| Place of Origin: | China |
| Merknaam: | BRITEC |
| Certificering: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Minimum Order Quantity: | 1PCS |
|---|---|
| Verpakking Details: | Karton |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Montage-type: | DIN Rail 35 mm | Beschermingsniveau: | Type 1 |
|---|---|---|---|
| Vochtigheidsclassificatie: | 95% | Productstructuur: | Steek |
| Standaardspanning: | 275V, 320V, 385V, 440V | Reactietijd: | ≤100ns |
| Productnaam: | Type 1 schildbeschermingsinrichting | Aantal Polen: | 1P, 1P+N, 2P, 3P, 3P+N, Facultatieve 4P |
| Hoog licht: | 275V Type 1 overspanningsbeveiliging,2P IEC SPD bliksembeveiliging,BR-25GR SPD bliksembeveiliging |
||
| Specificatie | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| SPD-classificatie volgens EN61643-11 | Type 1 + type 2 | Type 1 + type 2 | Type 1 + type 2 | |
| SPD-classificatie volgens IEC61643-11 | Klasse I + klasse II | Klasse I + klasse II | Klasse I + klasse II | |
| Nominale werkspanning | Niet | 120V ((50/60Hz) | 230 V ((50/60 Hz) | 230 V ((50/60 Hz) |
| Max. continue AC-operatiespanning | Uc | 150V ((50/60Hz) | 275 V ((50/60 Hz) | 320V ((50/60Hz) |
| Stroom van bliksemimpuls (10/350 μs) | Iimp | 25kA | 25kA | 25kA |
| Nominale ontladingsstroom (8/20 μs) | In | 25kA | 25kA | 25kA |
| Max. ontladingsstroom (8/20 μs) | IMAX | 100 kA | 100 kA | 100 kA |
| Hoeveelheid elektrische lading | Q | 12.5A | 12.5A | 12.5A |
| Specifieke energie | W/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
| Spanningsbeschermingsniveau | Opstaan. | ≤ 1,8 kV | ≤ 1,8 kV | ≤ 1,8 kV |
| Kortsluitingsstroom a.c. | Iccr | 25kA rms | 25kA rms | 25kA rms |
| Max. back-up zekering | 315A gG | 315A gG | 315A gG | |
| Tijdelijke overspanning | TOV | 440V/120min-weerstand | ||
| Reactietijd | - Ja. | ≤ 100 ns | ≤ 100 ns | ≤ 100 ns |
| Werktemperatuurbereik | Jij. | -40 °C-80 °C | -40 °C-80 °C | -40 °C-80 °C |
| De oppervlakte van de dwarsdoorsnede (min.) | 4 mm2 | 4 mm2 | 4 mm2 | |
| Afmetingsoppervlakte (max.) | 35 mm2 | 35 mm2 | 35 mm2 | |
| voor montage op | 35 mm Din rail | |||
| Materiaal voor de behuizing | thermoplastische UL94-V0 | |||
| Grade van bescherming | IP20 | IP20 | IP20 | |
| Bestelcode | B7124 | B7137 | B7150 | |
| Bestelcode (met afstandsbediening) | B7125 | B7138 | B7151 | |
Kenmerken:
Duurzaam, kan meerdere slagen weerstaan.
Beschermingsklasse: type 1+2, klasse I + klasse II.
BR-25GR 2P is geschikt voor TN-systeem.
Maximale continue werkspanning Uc 150VAC/ 275VAC/ 320VAC.
Combinatie: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Toepassing:
Geschikt voor klasse 1.
Het product wordt veel gebruikt in fotovoltaïsche energiecentrales, laadstations, woongebouwen, basisstations voor mobiele communicatie, telecommunicatieruimtes,industriële fabrieken en mijnen en andere totale stroomvoorzieningssystemen, zoals een verscheidenheid aan distributie-stations, distributieruimten, distributie-kasten, AC- en DC-distributiepaneel, boxtransformer en andere belangrijke en kwetsbare apparatuur voor blikseminslagen.
Op grote schaal gebruikt in mobiele communicatiebasisstations, microwavecommunicatiebureaus/stations, telecommunicatieruimtes, industriële mijnbouw, civiele luchtvaart, financiële effecten, enz.
Voor verschillende elektriciteitsdistributiecentrales, elektriciteitsdistributieruimtes, elektriciteitsdistributie-kasten, schakelkasten, enz.
Tegen overspanningen op het elektriciteitsnet.
| Parameter | Detail |
|---|---|
| Productnaam | Type 1 schildbeschermingsinrichting |
| Beschermingsniveau | Type 1 |
| Aantal Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P Facultatief |
| Standaardspanning | 275V, 320V, 385V, 440V |
| Gevochtigheidsgraad | 95% |
| Reactietijd | ≤ 100 ns |
| Gewicht | 0.5 kg |
| Productstructuur | Steek |
| Beschermingsklasse | IP20 |
| Werktemperatuur | -40°C - 80°C |

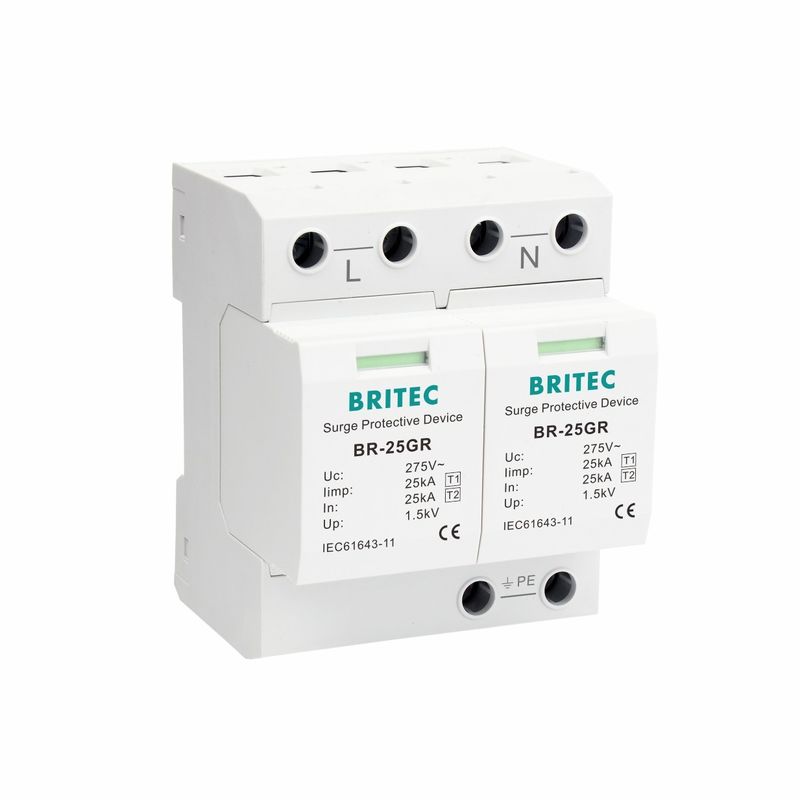

BRITEC BR-25GR 2P 25ka Overschrijdingsbeschermingsinrichting
Dit BRITEC BR-25GR 2P 25ka overspanningsbeschermingsapparaat biedt superieure bescherming tegen blikseminslagen en andere overspanningsgebeurtenissen.Het is ontworpen om te voldoen aan de strengste eisen van UL 1449 en IEC 61643-1Het is type 1 SPD met 25ka overspanningsbeschermer en heeft een responstijd van ≤100ns. Het is gecertificeerd met TUV/CB/CE/ROHS/ISO9001 en heeft een werktemperatuurbereik van -40°C-80°C.De luchtvochtigheid is 95% en de beschermingsklasse IP20. Het gewicht is 0,5kg. Minimale bestelhoeveelheid is 1pcs en de verpakking is karton. Levertijd is 15 dagen na ontvangst van de storting en de betalingsvoorwaarden zijn TT. Leveringskracht is 1000000 per maand.
We bieden technische ondersteuning en diensten voor het Type 1 Surge Protection Device.
We bieden ook technische training en klantenservice voor het Type 1 Surge Protection Device.
