gelijkstroom-het apparaat van de schommelingsbescherming
>
BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V

Productdetails:
Plaats van herkomst: China
Merknaam: BRITEC
Certificering: TUV CE
Modelnummer: BRPV3-1500-12.5
Gedetailleerde informatie
Plaats van herkomst:
China
Merknaam:
BRITEC
Certificering:
TUV CE
Modelnummer:
BRPV3-1500-12.5
Testnormen:
Voor de toepassing van de voorschriften van punt 6.1.3 van bijlage I, punt 6.2.3, wordt de volgende
Classificatie:
Type 1 + Type - 2
Vervoerstermijn:
TNT DHL Fedex EMS UPS
OEM/ODM:
Beschikbaar
Spanning:
1500VDC
In:
20kA
TA:
≤25ns
het opzetten:
35mm DIN Spoor
Waar Gebruik:
PV Systeem
Temperatuurbereik:
normaal
Grade van bescherming:
IP 20
Markeren:

High Light

Markeren:

DC1500V schommelingsremhaak

,

Photovoltaic Apparaat van de de Schommelingsbescherming van SPD Zonne

,

IP 20 het Apparaat van de de Schommelingsbescherming van SPD

Handelsinformatie
Min. bestelaantal:
10 stuk/stukken
Verpakking Details:
De uitvoerverpakking
Levertijd:
15-20 dagen na betaling
Betalingscondities:
T/T, L/C
Levering vermogen:
50000 Stukken per Maand
Productbeschrijving


12.5kA Solar PV 20KA-50ka DC  overspanningsbeveiliging surge protection spd

DC 1500V overspanningsbeveiliging Kenmerk:



Kenmerken:

Hoogenergievaristoren

Ucpv 1500V.

Foutweergave en externe alarmfunctie

Hoogenergievaristoren.

De stroomcapaciteit is 12,5 kA met een 10/350μs golfvorm



Net als alle buitenconstructies zijn PV-installaties blootgesteld aan het risico van bliksem, dat per regio verschilt. Preventieve en afleidersystemen en -apparaten moeten aanwezig zijn.



overspanningsbeveiliging, bescherming tegen bliksemspanningen in zonne-energiesystemen (fotovoltaïsch voedingssysteem).



Deze eenheden moeten parallel worden geïnstalleerd op de DC-netwerken die moeten worden beschermd en bieden gemeenschappelijke en verschillende beschermingsmodi.


DC 1000V overspanningsbeveiliging Productdetails:

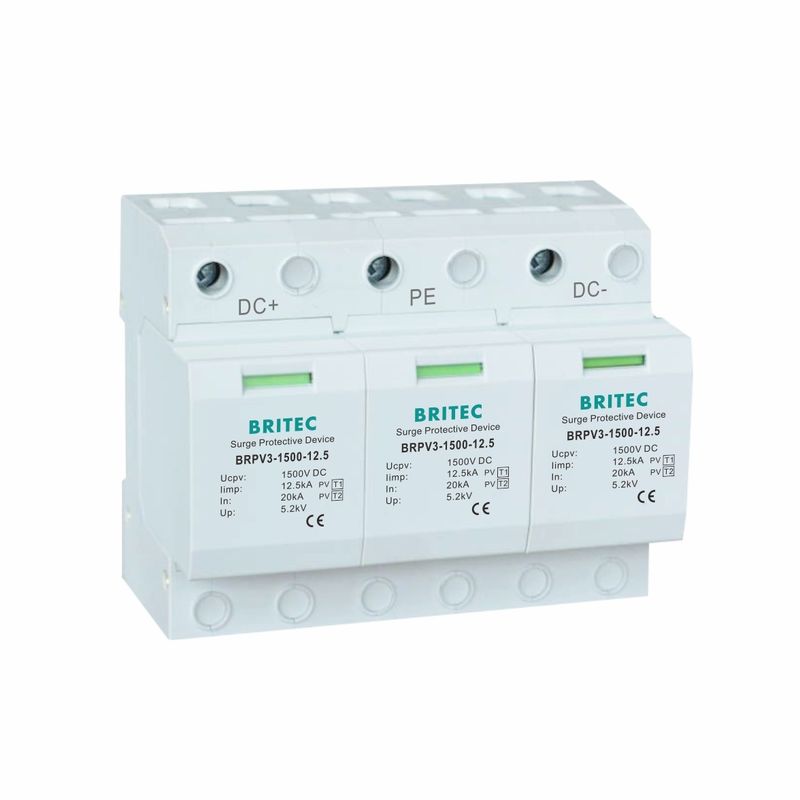

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 0

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 1



Specificatie BRPV3-1500-12.5
SPD-classificatie volgens EN61643-31 Type 1 + Type 2
SPD-classificatie volgens IEC61643-31 Klasse I + Klasse II
Max. continue bedrijfs-DC-spanning Ucpv 1500V
Bliksemstroom (10/350us) Iimp 12.5kA
Nominale ontlaadstroom (8/20μs) In 20kA
Max. ontlaadstroom (8/20μs) Imax 50kA
Hoeveelheid elektrische lading Q 6.25As
Specifieke energie W/R 39kJ/Ω
Spanningsbeschermingsniveau [(DC+/DC-)→PE] Up ≤5.2kV
Kortsluitstroom Iscpv 1000A
Max. reservezekering 125A DC-zekering
Reactietijd tA ≤25ns
Bedrijfstemperatuurbereik Tu -40℃-80℃
Doorsnede (Min.) 4mm2
Doorsnede (Max.) 35mm2
Voor montage op 35mm DIN-rail
Behuizingsmateriaal Thermoplastisch UL94-V0
Beschermingsgraad IP20
Bestelcode B9192
Bestelcode (Met externe signalering) B9193



Ander type om te kiezen:
1, Maximale ontlaadstroom: 40kA, 50kA,
2, Aantal polen: 2P, 3P,
3, Maximale continue bedrijfs-DC-spanning: 600V, 1000V, 1500V,

4, Bliksemstroom (10/350us): 12.5kA



Toepassing:

Wordt voornamelijk gebruikt in de DC-aansluitdoos van zonne-fotovoltaïsche energieopwekking, de gegenereerde zonnecel fotovoltaïsche module overspanning of licht wordt beschermd door bliksem, om zo het zonne-fotovoltaïsche modulepaneel te beschermen.
Gebruikt voor overspanningsbeveiliging van elektrische componenten in elk ander DC-circuit.
Overspanningsbeveiligingen voor zonne-energieopwekkingssystemen
Het is geschikt voor overspanningsbeveiliging van DC-voedingslijnapparatuur van zonne-energieopwekkingssystemen.

Voordeel:

Sterk vermogen van bliksemstroomontlading
Modulaire scheidingsstructuur, eenvoudige bediening en onderhoud.
Externe contact is optioneel om externe monitoring te realiseren
Dubbel warmte-uitschakelapparaat, temperatuurregeling stroomonderbrekertechnologie.
De kleur van het visuele alarmvenster geeft de werkstatus van de bescherming aan.

Installatie en onderhoud:

Geïnstalleerd parallel aan de interface van LPZ1-zone en volgende zones: stroomregelaar, stroomomvormer, enz.
Wanneer de overspanningsafleider onder de vereiste omstandigheden is geïnstalleerd, vereist deze geen langdurig onderhoud, maar alleen routineonderhoud. Als de kleur van het zichtbare alarmvenster tijdens gebruik verandert in rood (fout), geeft dit aan dat de overspanningsbeveiliging beschadigd is en gerepareerd of vervangen moet worden




BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 2



De behuizing van de beschermer is gemaakt van onbrandbaar materiaal in overeenstemming met de UL94V-0-standaard en DIN-rail 35 mm. Monteerbaar.


De beschermer is bedoeld om uw waardevolle apparatuur te beschermen tegen overspanningen, transiënten,

bliksemimpulsen die in het voedingssysteem worden gekoppeld via directe of indirecte inslagen,

een aan/uit- of een kortsluiting in de transmissielijnen, geïnduceerd of gekoppeld in

een DC-spanningssysteem, dat de veiligheid biedt van uw personeel, communicatie

apparatuur, computers en alle andere elektronische apparatuur, bijvoorbeeld zonne-energie

systeem enz.


Onze diensten:


• 22 jaar wereldwijde toonaangevende professionele fabrikant van elektrische producten overspanningsafleider.
• Alle producten worden goed verpakt voor verzending.
• Standaardverpakking, en u kunt ons ook uw eigen eisen voor verpakking vertellen.
• Snellere levering.
• Individueel getest vóór verzending.


Waarom een overspanningsafleider nodig?


Grote enkele overspanningen, zoals bliksem, kunnen honderdduizenden volts bereiken en kunnen onmiddellijke of intermitterende storingen van de apparatuur veroorzaken. Hoewel deze overspanningen kleiner van omvang kunnen zijn, komen ze vaker voor en kunnen ze bij continue blootstelling gevoelige elektronische apparatuur binnen de faciliteit aantasten. Het gebruik van aangepaste overspanningsbeveiligingen wordt dan ten zeerste aanbevolen.


Installatie instructie:


• Monteer de SPD op een 35 mm DIN-rail.
• De SPD wordt parallel geplaatst tussen de onder spanning staande geleiders en de aarde.
• De geselecteerde SPD moet specifiek zijn ontworpen, beoordeeld en goedgekeurd voor toepassing op DC PV-spanningen.


Bedrijfsprofiel:

Wenzhou Britec Electric Co., Ltd. is een fabrikant en exporteur gespecialiseerd in SPD's. Zoals AC-overspanningsbeveiliging, DC-overspanningsbeveiliging, LED-verlichtingsoverspanningsafleider, data-overspanningsbeveiliging en dergelijke. Ons bedrijf is gevestigd in Yueqing, Zhejiang, China. Handig transport, uitstekende kwaliteit en prijzen en goede service trekken klanten uit elke plaats ter wereld aan. Onze bedrijfscultuur is "oprecht en betrouwbaar, stiptheid, hoge kwaliteit" Welkom elke klant!



BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 3

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 4



BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 5



BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 6

Ons certificaat:

We hebben CB, CE, TUV, RoHS-certificaat:

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 7

Betaling:

   Betalingstermijn    T/T       EXW          30% T/T vooraf, betaalde het saldo vóór verzending.
FOB
CIF    30% T/T vooraf, betaalde het saldo tegen kopie van B/L.
L/C    L/C-bedrag boven 50.000 usd, we kunnen L/C op zicht accepteren.
   Paypal       Bedrag lager dan 5000usd.
Levertijd    15-30 dagen na ontvangst van de aanbetaling.


BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 8

Fabriek:

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 9

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 10



BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 11

BRPV3-1500-12.5 Fotovoltaïsche Spd Zonne-energie-overstromingsbescherming t1 t2 dc Apparatuur PV-arrest DC 1500V 12

FAQ:

V1: Hoe lang is de garantie op uw producten?
  A: De garantieperiode van onze producten is 5 jaar.

V2: Hoe zit het met inspectie?
  A: We hebben het hele inspectiesysteem van grondstof tot eindproducten.

V3: Wat is de service die het bedrijf aanbiedt?
  A: We hebben het professionele ingenieursteam dat de mal kan ontwerpen en ontwikkelen om aan verschillende klanteisen te voldoen. We hebben ook het verkoopteam om goede service te bieden van pre-sale tot after-sale.
