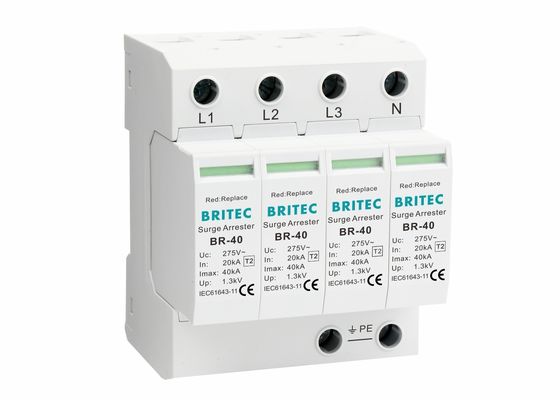

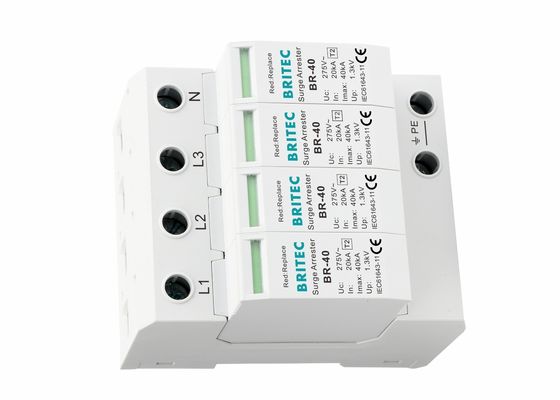

AC-overspanningsherstel 40kA Type 2 Overspanningsbescherming
• Thermische stabiliteit 100A zonder extra bescherming
• Gepatenteerd snelle ontstekermechanisme
• SEMKO-goedkeuring
• Imax 40kA 8/20us
• Modulair ontwerp, standaard 35 mm DIN-rails
• Een venster voor het weergeven van de status van het werk en contactpunten voor de afstandsbediening naar keuze
• Voldoet aan EN 61643-11 voor arresters aangesloten op lage spanningsdistributiesystemen.
• Materiaal van de behuizing: thermoplastisch UL94-V0
• Overspanningsbeheersing type 2 voor driefasesystemen met neutrale
• Varistors bescherming L1, L2, L3, N, PE
AC-overspanningshinder 40kA Type 2 overspanningsbeschermingsinrichting Productgegevens:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. back-up zekering |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Bestelcode (met afstandsbediening) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Afmeting:
AC-overspanningshinder 40kA Type 2 overspanningsbeschermingsinrichting Toepassing:
• Geschikt voor overspanningsontlading door schakelaar (8/20 μs) over stromen.
• BR-40 4-pool overspanningsarrestator is geschikt voor TN-S-systeem.
• Gebruikt voor bliksem- en overspanningsbescherming in AC50/60Hz, beschermt het laagspanningsnet tegen bliksem of overspanning.
• Ontworpen voor installaties waarbij het risico op rechtstreekse bliksemslag is verminderd (zonder LPS of middelgroot risico)
• Ook gebruikt naast SPD type 1 om de werkspanningsarrestoren te beperken
AC-overspanningshinder 40kA Type 2 overspanningsbeschermingsinrichting Voordeel:
• Hoge ontladingsstroom.
• Spanningsbeschermingsniveau (op) laag
• Verwisselbare modules varistoren
• IP20-bescherming
• Het gebruik van op technologie gebaseerde hoge-energie-varistoren
SPD type 2 installatiegids:
• De type 2-arrestatoren moeten worden geïnstalleerd in subdistributieboards na de hoofddistributieboards met type 1-arrestatoren.
• Voor een goede werking tussen type 1 en type 2 arresters moet er ten minste 10-15 m kabel of draad zijn, anders moet er een ontkoppelingsspoel tussen de twee apparaten worden geïnstalleerd.
• In gebieden waar stormen vaak voorkomen, wordt het ten zeerste aanbevolen extra beschermingssystemen te installeren.
We kunnen producten leveren met dezelfde parameters als de type 2 spn.
