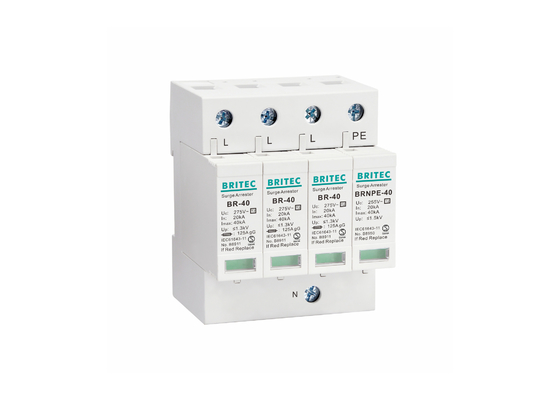

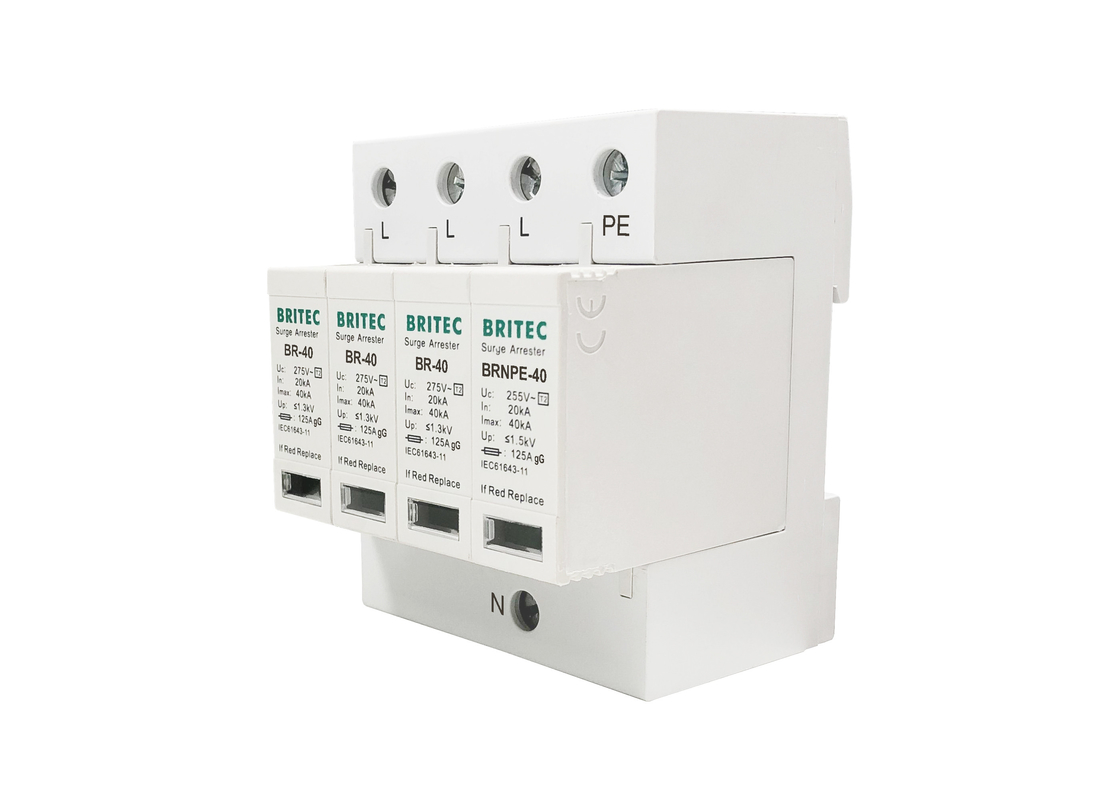

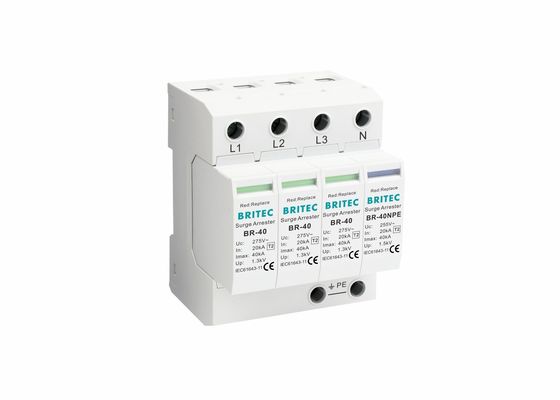

3p + NPE Imax 40kA Type 2 SPD-overspanningsbescherming Gebeurtenis:
• Klasse II, type 2, 40 kA
• 40 kA maximale spanningsstroom
• De overspanningsremmers BR-40 3P+NPE voldoen aan de type 2 vereiste volgens IEC 61643-11.
• Bestaat uit een basisonderdeel en 4 insteekbeschermingsmodules.
• Type 2 overspanningsbeschermer is de beste manier om alle soorten spanningsoverspanningen weg te houden van laagspanningsschakelaars om de volledige bescherming van het secundair paneel te verzekeren.
3p + NPE Imax 40kA Type 2 SPD-overspanningsschild
| |
BR-40 150 3+1 |
BR-40 275 3+1 |
BR-40 320 3+1 |
BR-40 385 3+1 |
BR-40 440 3+1 |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Max. continue ac-werkspanning[N -PE] Uc |
255 V |
255 V |
255 V |
255 V |
255 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Voltagebeschermingsniveau [N-PE] Opwaarts |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Volg de huidige bluscapaciteit [N-PE]a.c.Ifi |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
| Max. back-up zekering |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reactietijd [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
B18451 |
B18453 |
B18455 |
B18457 |
B18249 |
| Bestelcode (met afstandsbediening) |
B18452 |
B18454 |
B18456 |
B18458 |
B18250 |
Afmeting:
3p + NPE Imax 40kA Type 2 SPD-overspanningsschild:
• Gebruik van SPD's voor de bescherming van consumentensystemen tegen alle soorten overspanningen
• Bescherming van wisselstroomsystemen
• Bescherming van het elektriciteitsdistributiesysteem
• Bescherming van eindapparaten
• Voor gebruik in de bliksembeschermingszones op grens 1-2
• Gebruikt voor bescherming tegen elektrische overgangen
• This product series of modular surge protection devices provide protection for equipment connected to incoming low voltage AC power supplies against the damaging effects of transient over voltages caused by local lightning strikes.
3p + NPE Imax 40kA Type 2 SPD-overspanning Bescherming Voordeel:
• Lage lekstroom, snelle reactietijd, lage restspanning.
• Statusindicatoren controleren visueel het beschermingsniveau
• Verkrijgbaar met optioneel afstandsbediening
• Eenvoudige installatie met Din-rails
• De verschillende combinatiebedradingsmethoden kunnen worden geselecteerd op basis van het verschillende voedingssysteem.
Installatie:
• De lijn overspanningsbeheersers omvat een volledig assortiment compacte beschermers voor installatie op DIN-spoor
• Wanneer het foutindicatievenster van groen naar rood verandert, vervang dan de patroon zo snel mogelijk.
• Na voltooiing van de installatie, controleer of de beschermingsunit is aangesloten, sluit de automatische schakelaar (sluiting) en controleer of de werking normaal is.
SPD type 2 type ii lage prijs.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Bedrijfsgegevens:
Wenzhou Britec Electric Co., Ltd. opgericht in 2003, is toegewijd aan het gebied van bliksembescherming, het bedrijf is gevestigd in Yueqing, Zhejiang.Het bedrijf is toegewijd aan de ontwikkeling en toepassing van bliksembeschermingHet bedrijf heeft een groep ervaren industrie-eliten en marketingmanagementpersoneel samengesteld.de uitstekende technologie voor productontwikkeling beheerd en ervaring met praktische toepassing, en kan gerichte wetenschappelijke industriële oplossingen bieden.
