Wat is een overspanningsbeveiliging?
Overspanningsbeveiligingen (OB's), ook wel overspanningsbeveiligers of bliksembeveiligers genoemd, zijn apparaten die zijn ontworpen om elektrische en elektronische apparatuur te beschermen tegen spanningspieken of -schommelingen, die kunnen worden veroorzaakt door blikseminslagen, elektrische storingen of andere factoren. Er zijn drie hoofdtypen OB's: Type 1, Type 2 en Type 3, elk ontworpen voor specifieke toepassingen en installatiepunten binnen een elektrisch systeem.
Wat zijn OB-typen T1, T2 en T3?
OB-typen—Type 1, Type 2 en Type 3—categoriseren overspanningsbeveiligers op basis van hun plaatsing in elektrische systemen. Elk type behandelt specifieke overspanningsbeveiligingsbehoeften. Door deze typen te combineren, kunt u gelaagde bescherming tegen overspanningen garanderen.
Wat is het verschil tussen een Type 1 en Type 2 overspanningsbeveiliging?
De Type 1 overspanningsbeveiliging wordt specifiek aanbevolen voor service- en industriële gebouwen. Het beschermt elektrische installaties tegen directe blikseminslagen. Het kan de terugstroom van bliksem afvoeren van de aardgeleider naar de netgeleiders. Type 1 OB wordt gekenmerkt door een 10/350 µs stroomgolf.
De Type 2 overspanningsbeveiliging is het belangrijkste beschermingssysteem voor alle laagspanningsinstallaties. Geïnstalleerd in elke elektrische schakelkast, voorkomt het de verspreiding van transiënte overspanningen in de elektrische installaties en beschermt het de belastingen. Type 2 OB wordt gekenmerkt door een 8/20 µs stroomgolf.
Hoe zit het met Type 3?
De Type 3 overspanningsbeveiliging is voor lokale bescherming van gevoelige belastingen. Deze OB's hebben een beperkte beschermingscapaciteit en worden gebruikt in de buurt van gevoelige belastingen als een lokale aanvulling op de bescherming die wordt geboden door de Type 2 OB. Ze moeten daarom alleen worden geïnstalleerd als aanvulling op Type 2 OB en in de buurt van gevoelige belastingen. Type 3 OB's worden gekenmerkt door een combinatie van spanningsgolven (1,2/50 μs) en stroomgolven (8/20 μs).
Wat is het verschil tussen Type 1 en Type 3?
Type 1 OB's worden geïnstalleerd op de hoofdingang van de stroomleiding en behandelen hoogenergetische overspanningen van externe bronnen zoals bliksem. Ze voorkomen effectief dat grote overspanningen downstream apparaten bereiken. In tegenstelling hiermee bevinden Type 3 OB's zich in de buurt van individuele apparaten en dienen als een laatste verdediging tegen restoverspanningen. Deze beschermen gevoelige elektronica tegen kleine maar schadelijke spanningspieken die upstream OB's omzeilen.
Wat is het verschil tussen Type 2 en Type 3 OB?
Type 2 OB's worden geïnstalleerd in de verdeelkast en bieden bescherming op middelhoog niveau tegen overspanningen van het net of interne bronnen. Ze werken goed voor het beschermen van groepen apparaten. Type 3 OB's, die zich dicht bij specifieke apparaten bevinden, bieden echter lokale en precieze bescherming voor eindgebruikersapparatuur. Door beide te combineren, kunt u een uitgebreide overspanningsverdediging in het hele systeem garanderen.

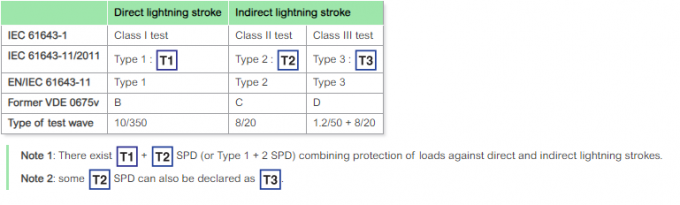

Verschil tussen Type 1, Type 2, Type 3 Overspanningsbeveiligingen (OB's)?
Type 1 OB's:
Ook bekend als “Type 1 Primaire Overspanningsbeveiligers” of “Service-ingang Overspanningsbeveiligers.” Geïnstalleerd bij de service-ingang of de hoofddistributiepaneel om te beschermen tegen directe blikseminslagen en ernstige overspanningen afkomstig van externe bronnen. Deze OB's zijn ontworpen om hoogenergetische overspanningen te verwerken en worden doorgaans beoordeeld met een hogere overstroomcapaciteit. Ze worden vaak gebruikt in industriële, commerciële en residentiële toepassingen. Type 1 OB wordt gekenmerkt door een 10/350 µs stroomgolf.
Type 2 OB's:
Ook bekend als “Type 2 Overspanningsbeveiligingen” of “Hoofddistributiepaneel Overspanningsbeveiligers.” Geïnstalleerd downstream van de Type 1 OB op het distributiepaneel of subpaneel om te beschermen tegen de secundaire effecten van overspanningen en transiënte spanningspieken. Ontworpen om te beschermen tegen kleinere overspanningen die het elektrische systeem kunnen binnendringen via aftakcircuits. Deze OB's worden vaak gebruikt in residentiële en commerciële gebouwen. Type 2 OB wordt gekenmerkt door een 8/20 µs stroomgolf.
Type 3 OB's:
Ook bekend als “Type 3 Point-of-Use Overspanningsbeveiligers.” Geïnstalleerd op het punt van gebruik, in de buurt van gevoelige elektronische apparaten, en aangesloten op individuele stopcontacten of apparaten. Bieden lokale bescherming voor specifieke apparatuur en worden vaak aangetroffen in stekkerdozen, overspanningsbeveiligingsstrips of als ingebouwde bescherming in elektronische apparaten zoals computers en televisies. Ontworpen om te beschermen tegen overspanningen en transiënte spanningen op laag niveau. Type 3 OB wordt gekenmerkt door een combinatie van spanningsgolven (1,2/50 μs) en stroomgolven (8/20 μs).
Wat is het principe van de overspanningsbeveiliger?

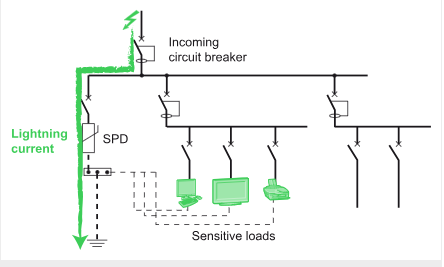

OB is ontworpen om transiënte overspanningen van atmosferische oorsprong te beperken en stroomgolven naar de aarde af te voeren, om de amplitude van deze overspanning te beperken tot een waarde die niet gevaarlijk is voor de elektrische installatie en elektrische schakel- en besturingsapparatuur.
OB elimineert overspanningen in common mode, tussen fase en nul of aarde; in differentiële mode, tussen fase en nul.
In het geval van een overspanning die de bedrijfsdrempel overschrijdt, geleidt de OB de energie naar de aarde, in common mode; verdeelt de energie naar de andere geleiders, in differentiële mode.
Heb ik Type 1 of Type 2 OB nodig?
Uw keuze hangt af van de vereisten van uw systeem. Type 1 OB's zijn nodig voor structuren met externe bliksembeveiliging, zoals staven of mazen, om directe bliksemoverspanningen te blokkeren. Als alternatief zijn Type 2 OB's geschikt voor installaties zonder externe bescherming, maar die bescherming nodig hebben tegen indirecte overspanningen of interne elektrische storingen. Voor maximale bescherming is het raadzaam om beide typen te combineren.
Hoe selecteer ik de juiste Type I, II en III overspanningsbeveiliger?
Om de juiste OB te kiezen, beoordeelt u de locatie van uw systeem, de blootstelling aan overspanningen en de gevoeligheid van de apparatuur. Installeer Type 1 OB's voor gebouwen met externe bliksembeveiliging. Gebruik Type 2 OB's in verdeelborden om circuits af te schermen. Plaats ten slotte Type 3 OB's in de buurt van kritieke apparaten voor lokale bescherming. Door deze typen te combineren, zorgt u voor gelaagde bescherming tegen alle overspanningsniveaus.
Samenvattend is het belangrijkste verschil tussen Type 1, Type 2 en Type 3 OB's hun installatielocatie en het beschermingsniveau dat ze bieden. Type 1 OB's bevinden zich bij de service-ingang en beschermen tegen ernstige externe overspanningen, Type 2 OB's bevinden zich in verdeelpanelen en beschermen tegen secundaire overspanningen, terwijl Type 3 OB's zich op het punt van gebruik bevinden en specifieke apparaten beschermen tegen overspanningen op laag niveau. In veel gevallen kan een uitgebreide overspanningsbeveiligingsstrategie het gebruik van meerdere typen OB's op verschillende punten in een elektrisch systeem omvatten om gelaagde bescherming tegen overspanningen te bieden.
