• Breedte 18 mm/pool.
• Impressie: 12,5 kA.
• Indicatievenster voor een duidelijke weergave van de SPD-status, elk paal met één indicatievenster.
• Verwijderde indicatie om te waarschuwen dat een module vervangen moet worden.
• Beschermingsmodus: L, N, PE.

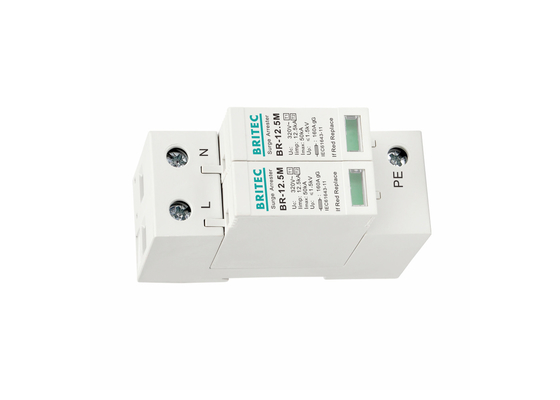

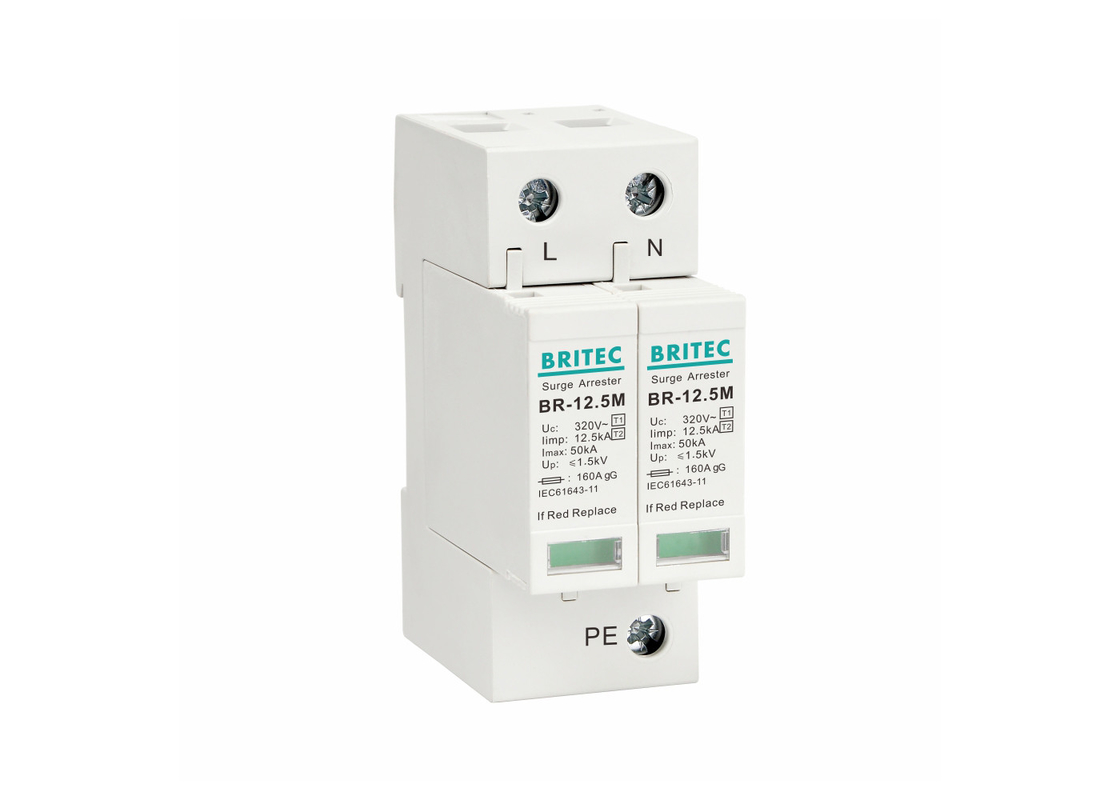

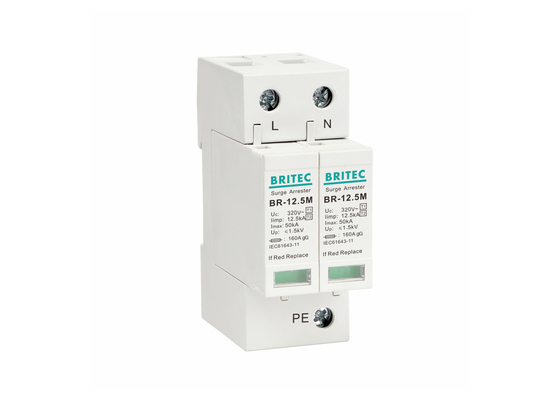

• De BR-12.5M-serie zijn composiet 1 + 2 / I + II overspanningsbeschermers ontworpen in overeenstemming met de norm EN / IEC 61643 om de bliksemstroom te verminderen en de overspanning te beperken.
| Specificatie |
BR-12.5M 3202P |
| Naam van het artikel |
Overspanningsarrestator |
| SPD-classificatie volgens EN61643-11 |
Type 1 + type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse I + klasse II |
| Maximale continue 0c-operatiespanning Uc |
320 V |
| Stroom van de bliksemimpuls (10/350 μs) slap |
12.5kA |
| Normale ontladingsstroom (8/20 μs) In |
20 kA |
| Maximale ontladingsstroom (8/20μs) Imax |
50 kA |
| Spanningsbeschermingsniveau Opwaarts |
1.5 kV |
| Max. back-up zekering |
315A gG |
| Reactietijd tA |
≤ 25 ns |
| voor montage op |
35 mm Din rail |
| Grade van bescherming |
IP20 |
| Werktemperatuurbereik Tu |
-40°C ∼80°C |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
| Materiaal voor de behuizing |
Thermisch kunststof UL94-V0 |
Afmeting:
Eenfasig type 1 overspanningsbeschermingsinstrumentToepassing:
• Gebruikt voor de AC-stroomleiding van huis, bank, telecomtoren enzovoort.
• Suitable for the first level protection of the power supply line in the indoor distribution cabinet of the power supply line and the outdoor power supply line exposed to the direct lightning hazard area (LPZ0) with the external lightning protection system.
• Voor de toepassing geoptimaliseerde, vooraf bedrade combinatie van bliksemstroom en overspanningsbeheersing voor TN-systemen.
• Voor compacte en eenvoudig uitgeruste elektrische installaties met geringe technische vereisten.
Eenfasige schildbeveiligingsinrichting van type 1 Voordeel:
• Speciaal ontworpen om ruimte te besparen bij installatie.
• Hoge ontladingsstroom.
• Plug-in module, handig voor onderhoud.
• DIN-rail- en paneelmontageopties bieden flexibiliteit bij de installatie.
• Met een hoge ontladingscapaciteit.
• Lage restspanning en snelle reactie.
Onze diensten:
• 17 jaar wereldwijd toonaangevend vak in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Installatie van een eenfasig type 1 overspanningsbeschermingsapparaat:
Installeerd in lage-spanningsdistributies aan de grens van LPZ 0-LPZ 1-zones en hoger om overspanningseffecten te voorkomen die worden veroorzaakt door een blikseminslag en om overspanningsoverschakeling te voorkomen.
