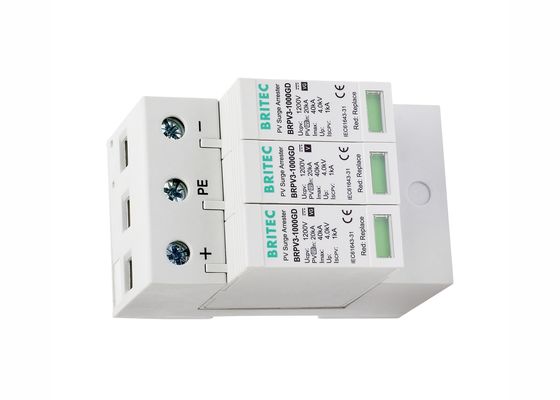

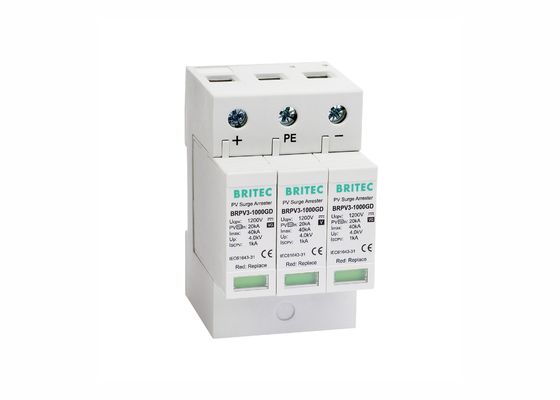

3 polen 40kA zonne-Pv-overspanningsbeschermingsapparaat met gas - ontladingsbuis 1000V DC
De onderstaande gegevens zijn van toepassing op:
• Type 2 / klasse II PV-overspanningsbeschermingsinrichting.
• Max. ontladingsstroom bij 8/20 golfvorm: 40 kA per fase.
• BRPV3-1000GD PV-overspanningsarrestator is speciaal ontworpen voor DC-overspanningsbescherming.
• Dit product voldoet aan IEC 61643-31 en EN 61643-31.
• Dit product heeft 3 polen voor DC 1000V en 2 polen met gasontladingsbuis die zorgen voor geen lekkage.
• Het complete apparaat bestaat uit een basisonderdeel en aansluitbare modules.
• Visuele aanwijzingen van een storing in de apparatuur.
• Veiligheidsontkoppeling en afstandsbediening.
Geïntegreerde zonne-energie-schermbeveiligingsapparatuur
| |
BRPV3 1000 GD |
| SPD-classificatie volgens EN61643-31 |
Type 2 |
| SPD-classificatie volgens IEC61643-31 |
Klasse II |
| Max. continue gelijkstroomspanning UCPV |
1000V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
| Max. ontladingsstroom (8/20us) Imax |
40 kA |
| Beschermingsniveau van de spanning [(DC+/DC-)→PE] Opwaarts |
≤ 4,0 kV |
| Reactietijd - Ja. |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
Thermisch kunststof UL94-V0 |
| Grade van bescherming |
IP20 |
| Bestelcode |
B8006 |
| Bestelcode (met afstandssignaal) |
B8008 |
Afmeting:
Toestellen voor de bescherming tegen zonne-energie-overspanningen
• Speciaal ontworpen voor overspanningsbescherming van de PV-strengen; van toepassing op het fotovoltaïsche nettoaanbindingssysteem.
• Voor de bescherming van de positieve en negatieve busbars van fotovoltaïsche systemen tegen overspanningsverschijnselen.
• Voor het elimineren van tijdelijke overspanning die ontstaat tijdens atmosferische ontladingen of schakelprocessen.
• Bescherm de terminale apparaten in PV-systemen tegen overspanning, zoals zonnepanelen of omvormers.
• Beschikbaar voor 1000 V gelijkstroom geïntegreerd in PV-stringomvormers of zonnecombinatoren.
• Het kan ook worden gebruikt voor de bescherming van windturbinesystemen.
Voordeel van het beschermingsapparaat tegen zonne-energie-overspanningen:
• Particuliere varistorsectoren.
• Monitoring op afstand.
• Aanduiding van de operationele status.
• Plug-in cartridges voor een snelle en gemakkelijke vervanging van beschadigde cartridges.
• Hoge ontladingscapaciteit.
Onze diensten:
• 17 jaar wereldwijd toonaangevend vak in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Installatie-instructie voor een PV-overspanningsbeveiligingsinrichting
• Deze overspanningsbeheersers zijn gewoonlijk aan de kant van de gelijkstroombelasting geïnstalleerd.
• Deze arresters worden aanbevolen voor gebruik in het concept van de bliksembeschermingszones aan de grenzen van LPZ 0-2.
• Geschikt voor bescherming wanneer geen externe bescherming is geïnstalleerd.
Profiel van het bedrijf:
Wenzhou Britec Electric Co., Ltd. concentreert zich op het onderzoek, de ontwikkeling en de innovatie van laagspanningsoverspanningsarrestors.gegevensoverspanningsbeschermingsinrichting, LED bliksemarrer, etc. Ons bedrijf houdt zich aan het concept van eerlijkheid, kwaliteit en vooruitgang. We bieden de toegewijde service aan klanten volgens onze rijke ervaring.Ik wil hand in hand met jou vooruitgaan.!
Certificering:
Fabriek:
Vragen:
V1: Wat is de doorlooptijd?
A: Over het algemeen duurt het ongeveer 20 dagen voor de productie, afhankelijk van de hoeveelheid.
Q2: Hoe lang is de garantie van uw producten?
A: 2 jaar garantie.
V3: Moet een arrester na elk ontladingsproces worden vervangen?
A: Nee! Overspanningsbeheersers zijn in staat om herhaaldelijk bliksemstromen te ontladen. Dit is bewezen in verschillende laboratoriumtests en wordt bevestigd door onze jarenlange veldervaring.
