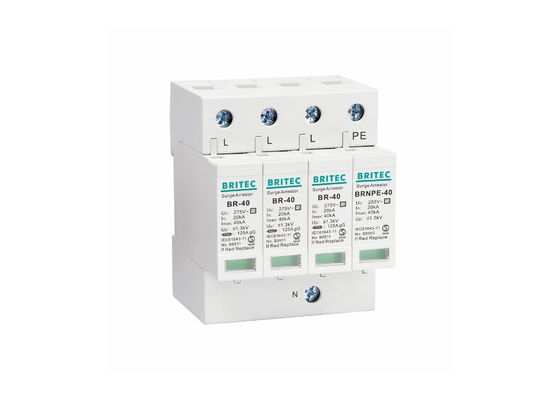

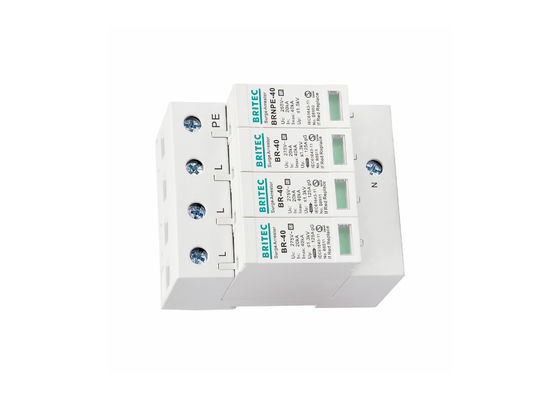

40ka 3-fasig toestel voor de bescherming tegen elektrische overspanningen
• We hebben alle mogelijke SPD's zoals klasse B, C, D/type I, II, III.
• Consistente stekvermogen ((zelfs voor N/PE-vonkgap)
• BR-40-serie Surge Protection zijn ontworpen om te beschermen tegen lichtspanningen.Deze eenheden moeten parallel op de wisselstroomnetwerken worden geïnstalleerd om te worden beschermd en te zorgen voor bescherming van gemeenschappelijke en differentiële modi.
• Eigen ontwikkelde technologie voor de productie van MOV's
• Maximale stroom van de bliksemslag 40KA.
• Verwijderingsinrichting voor elke afzonderlijke connector
• Overspanningsbeschermingsinrichting/arrest is bedoeld voor bescherming tegen overspanningen bij schakelen.
• met of zonder zwevende afstandsbediening
• Reactietijd < 25 ns.
• Montagebaar op een treinspoor (35 mm)
• De kleur van het zichtbare venster toont de bedrijfsstatus, groen betekent normaal, rood betekent abnormaal.
• SPD driefasen
40ka 3-fasig toestel voor bescherming tegen elektrische overspanningen Productgegevens:
| |
BR-40 150 3P+NPE |
BR-40 275 3P+NPE |
BR-40 320 3P+NPE |
BR-40 385 3P+NPE |
BR-40 440 3P+NPE |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Max. continue ac-werkspanning[N -PE] Uc |
255 V |
255 V |
255 V |
255 V |
255 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Voltagebeschermingsniveau [N-PE] Opwaarts |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Volg de huidige bluscapaciteit [N-PE]a.c.Ifi |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
| Max. back-up zekering |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reactietijd [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Bestelcode (met afstandsbediening) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Technische kenmerken:
40ka 3-fasig toestel voor bescherming tegen elektrische overspanningen Kenmerken:
• Insteekbaar met mechanische en afstandsbediening.
• Voldoen aan de normen van IEC61643-11
• De SPD van wisselstroomtype 2 is het secundaire beschermingssysteem voor alle elektrische installaties met lage spanning.Dit is geïnstalleerd in elke elektrische schakelaar boards en voorkomt de verspreiding van overspanningen in de elektrische systemen, die de belastingen beschermen.
• Gemeenschappelijke modus of Gemeenschappelijke + Differentiële modus bescherming
• Thermische ontkoppeling.
• Klasse 2/Type 2 beschikbaar.
40ka 3-fasig toestel voor de bescherming tegen elektrische overspanningen Toepassing:
1: AC SPD van de BR-40-serie wordt geschikt gebruikt in het TT-, TN-S-, TN-C-, IT-, TN-C-S- en enz. stroomvoorzieningssysteem van AC 50/60HZ.
2: Geschikt voor de energiebescherming van het systeem, zoals stroomdistributiecabinet, schakelcabinet, schakelcabinet, wisselstroomverdelingsbord, enz.
3: BR-40 AC SPD voor bescherming tegen directe en indirecte bliksemimpulsen en andere tijdelijke overspanning
4: Distributie doos met buiteninvoer in het gebouw en op elke verdieping
Installatie:
• De lijn overspanningsbeheersers omvat een volledig assortiment compacte beschermers voor installatie op DIN-spoor
• Wanneer het foutindicatievenster van groen naar rood verandert, vervang dan de patroon zo snel mogelijk.
• Na voltooiing van de installatie, controleer of de beschermingsunit is aangesloten, sluit de automatische schakelaar (sluiting) en controleer of de werking normaal is.
SPD-kabelgrootte varieert afhankelijk van het type SPD en de toepassing ervan, maar varieert meestal van 6 mm2 tot 16 mm2 voor koperen geleiders.
We leveren SPD voor de Maleisische markt met de beste prijs.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Verpakking en levering:
Bedrijfsgegevens:
Wenzhou Britec Electric Co., Ltd. opgericht in 2003, is toegewijd aan het gebied van bliksembescherming, het bedrijf is gevestigd in Yueqing, Zhejiang.Het bedrijf is toegewijd aan de ontwikkeling en toepassing van bliksembeschermingHet bedrijf heeft een groep ervaren industrie-eliten en marketingmanagementpersoneel samengebracht.de uitstekende technologie voor productontwikkeling beheerd en ervaring met praktische toepassing, en kan gerichte wetenschappelijke industriële oplossingen bieden.
Certificaat:
Vragen:
1 Hoe lang is de garantie van uw producten?
A: De garantieperiode van onze producten is 5 jaar.
2 Hoe zit het met inspectie?
A: We hebben het hele inspectiesysteem, van grondstof tot eindproducten.
3 Wat heb je als certificaat?
A: Onze producten zijn gestandaardiseerd volgens IEC61643-11.
4 Wat zijn de betalingsvoorwaarden?
A: T.T., Paypal is aanvaardbaar.
5 Wat is de dienst die het bedrijf aanbiedt?
A: We hebben het professionele team van ingenieurs die de vorm kunnen ontwerpen en ontwikkelen om verschillende klantvereisten te bereiken.
6 Hoe word ik de agent van Britec?
A: Het is in orde! We zullen afhankelijk zijn van de omzet en ook onderzoek doen naar uw markt. Als u interesse heeft, laten we meer bespreken!
