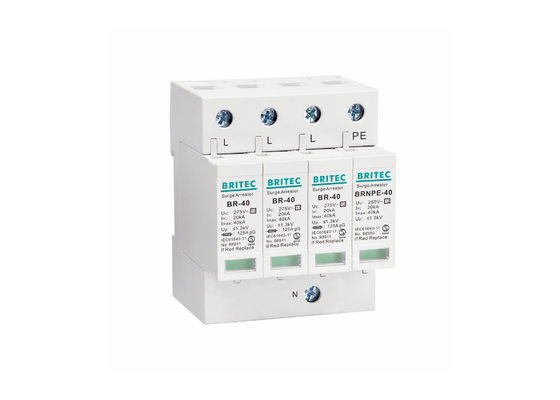

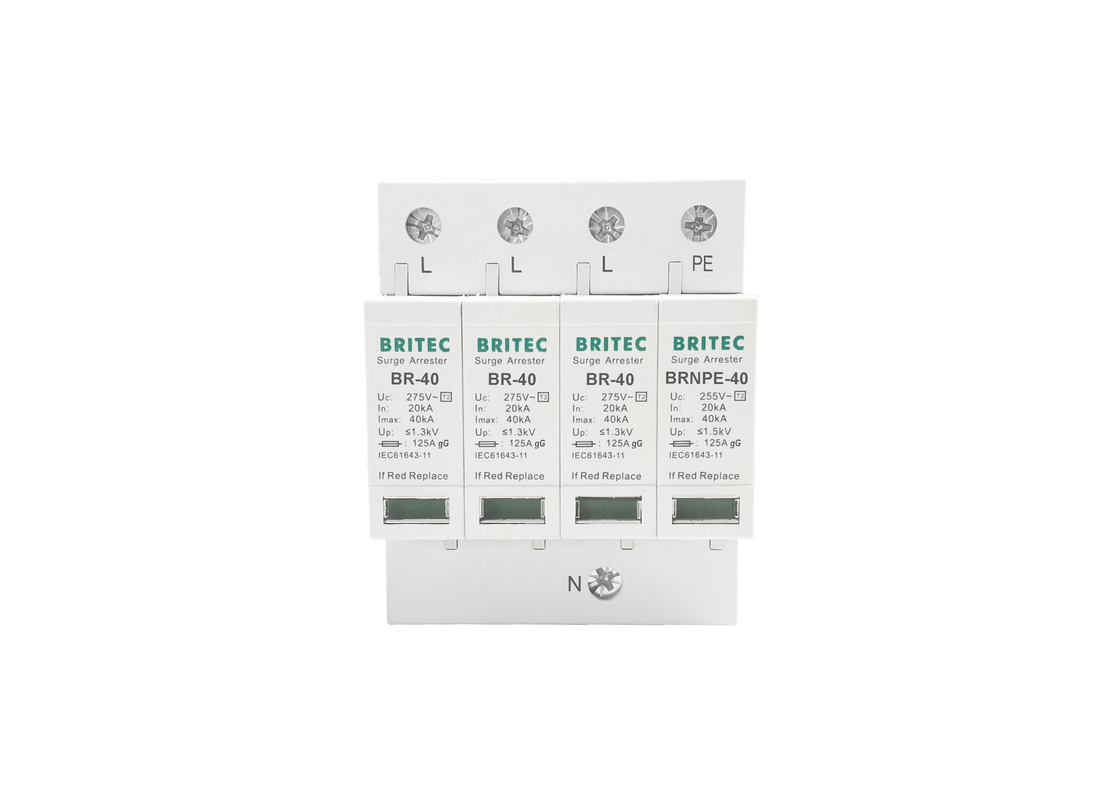

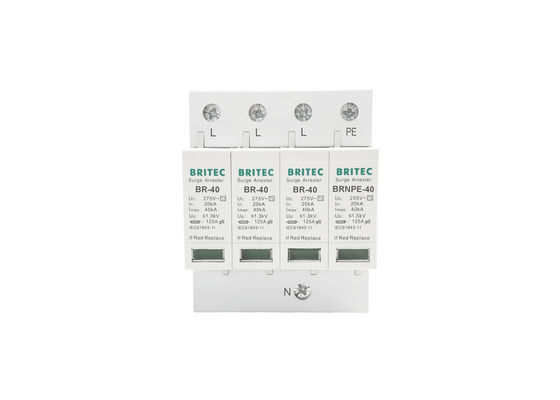

3 fasen Industrieel 40kA 275 V Spanningsbeschermingsapparaat (SPD)
3 fasen industriële 40kA 275 V-overspanningsbeschermingsinrichting (SPD) Productgegevens:
• Britec BR-40 serie.
• De kernonderdelen zijn metaaloxide-varistorcomponenten met een hoge ontladingscapaciteit.
• Klasse II
• Lage restspanning en snelle reactie
• Deze overspanningsbeschermingsinrichtingen worden aanbevolen voor plaatsen met een hoge blootstelling aan bliksem, bijvoorbeeld lichte ingangen van gebouwen die worden beschermd door bliksemstangen of aangedreven door antennes.
• Betrouwbare besturing dankzij Thermo Dynamic Control ontkoppeling
• Bescherming tot 40kA klasse II
• Beschermingsmodus: L1, L2, L3-N, N-PE.
• Deze producten worden geïnstalleerd bij de ingang van de installatie (zoals het hoofddistributiebord).
• Visuele aanwijzing van de fout
• Eenvoudige montage van DIN-rails
• Voltagevrije contacten voor afstandsindicatie
• IP20-bescherming
• 2 tot 5 jaar garantie
• Werktemperatuurbereik: -40°C → +80°C
3 fasen industriële 40kA 275 V-overspanningsbeschermingsinrichting (SPD) Productgegevens:
| |
BR150 40 3P+NPE |
BR275 40 3P+NPE |
BR320 40 3P+NPE |
BR385 40 3P+NPE |
BR440 40 3P+NPE |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Max. continue ac-werkspanning[N -PE] Uc |
255 V |
255 V |
255 V |
255 V |
255 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Voltagebeschermingsniveau [N-PE] Opwaarts |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Volg de huidige bluscapaciteit [N-PE]a.c.Ifi |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
| Max. back-up zekering |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reactietijd [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
Thermisch kunststof UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Bestelcode (met afstandsbediening) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Afmeting:
3 fasen industriële 40kA 275 V-overspanningsbeschermingsinrichting (SPD) Productbeschrijving:
• AC SPD - Britec Make
• Foutindicatie via een rood teken in het controlevenster.
• Klasse II/Type 2-overspanningsbeheersers.
• Compacte DIN-rail bevestiging voor eenvoudige installatie in het veld
• Bestaat uit een basisonderdeel en 3 MOV + 1GDT plug-in beschermingsmodules.
• 3 Fase BR-40 3+1 Compact
• Voor gebruik in de bliksembeschermingszones op grens 1-2.
• Alle IEC-certificaten beschikbaar.
• Met afstandssignaalcontact voor het besturingssysteem.
3 fasen industriële 40kA 275 V-overspanningsbescherming (SPD) Toepassing:
• BR-40 3+1 overspanningsbeveiliging zijn geschikt voor bliksem- en overspanningsbeveiliging in AC 50/60Hz, 220/380V.
• Gebruikt in AC-stroomlijnen van huis, bank, telecomtoren enzovoort.
Structuur en beginsel:
• SPD is een aansluiting, schokbescherming, en een binneninstallatie, spanningsbeperkt.
• SPD-afkoppeling in de binnenkant, wanneer SPD-afval door oververhitting, kan de afkoppeling automatisch uit het elektriciteitsnet worden verwijderd en het signaal weergeven.
• Als de SPD goed werkt, is het zichtbare venster groen, rood als het kapot gaat.
