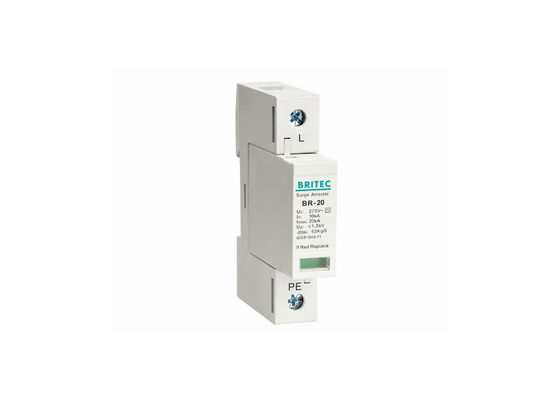

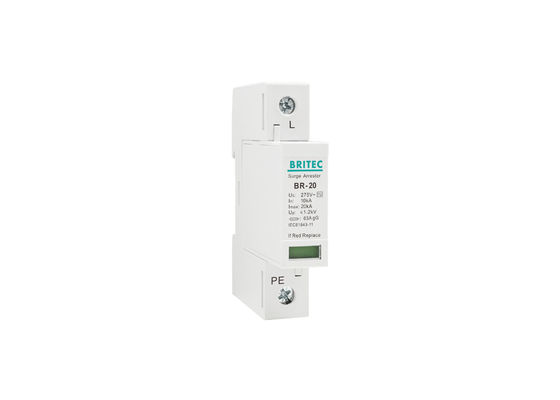

Type 2 klasse II 20kA 1P AC-overspanningsschutter kenmerk:
• laaggeprijsd china spd, type 2 of klasse II testniveau, selecteerbaar in nominale ontladingsstroom van 10kA met max. ontladingsstroom van 20kA.
• 1 Pole/2 Pole/3 Pole/4 Pole/1P+NPE/3P+NPE SPD voor opties.
• Overspanningsbescherming voor tijdelijke elektrische overspanningen.
• DIN-rail montage, gemakkelijke installatie, compacte afmetingen en goede prestaties.
• SPD van klasse 2 voor typische golfvormen van 8/20 μs.
• Lichtspiegels voor het einde van de levensduur.
• Het SPD is ontworpen volgens IEC-klasse II.
• Gebruikt 'MOV'-technologie met metaaloxide-varistor
Type 2 Klasse II 20kA 1P AC-overspanningsbeschermingsinrichting Productgegevens:
| |
BR-20 275 1P |
BR-20 320 1P |
BR-20 385 1P |
BR-20 440 1P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
10kA |
10kA |
10kA |
10kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
20 kA |
20 kA |
20 kA |
20 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Max. back-up zekering |
63A gG |
63A gG |
63A gG |
63A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastic UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
Afmeting:
Type 2 Klasse II 20kA 1P AC-overspanningsbescherming Beschrijving:
- Een fase 20kA bliksemhalter type 2.
- De beschermingspatronen zijn aansluitbaar en kunnen gemakkelijk worden vervangen voor een snelle onderhoudsbeurt.
- Met indicatie venster en afstandsbediening contacten.
- Testklasse II overeenkomstig IEC 61643-1
- Uniek ontwerp, gepatenteerde technologie.
- 35 mm2 DIN-spoor volgens EN 50022/DIN46277-3.
- Lage restspanning.
Type 2 Klasse II 20kA 1P AC-overspanningsbeschermingsinrichting Toepassing:
• Ze zorgen voor bescherming tegen overspanningsomstandigheden.
• Voor de bescherming van laagspanningsdistributiesystemen tegen rechtstreekse blikseminslagen in de bovenstroomleiding of het externe bliksembeschermingssysteem (IEC 62305).
• Overspanningsbeschermingsinrichtingen (SPD's) zijn geschikt voor het stroomvoorzieningssysteem IT, TT, TN-C, TN-S, TN-C-S van 50/60 Hz, met een nominale spanning van 400 V wisselstroom en lager,de bescherming tegen directe en indirecte bliksemimpulsen en andere tijdelijke overspanningen.
• Ze zijn geschikt voor installatie in secundaire boards en in eindapparatuur.
Installatie:
• De lijn overspanningsbeheersers omvat een volledig assortiment compacte beschermers voor installatie op DIN-spoor
• Wanneer het foutindicatievenster van groen naar rood verandert, vervang dan de patroon zo snel mogelijk.
• Na voltooiing van de installatie, controleer of de beschermingsunit is aangesloten, sluit de automatische schakelaar (sluiting) en controleer of de werking normaal is.
Wat is een overspanningsbeschermingsinrichting?
De overspanningsbeschermingsinrichting (SPD) is een elektronisch apparaat dat elektrische apparatuur, communicatienetwerken enz. beschermt tegen de effecten van overspanningen.Wanneer er plotseling een stroompiek of spanningstoename optreedt in een elektrisch circuit of een communicatielijn als gevolg van externe interferentie, kan de SPD de shunt in zeer korte tijd uitvoeren, waardoor de schade van de stroomstroom aan andere apparatuur in het circuit wordt vermeden.
We kunnen producten leveren met dezelfde parameters als Citel SPD catalogus en Eaton SPD overspanningsbescherming apparaat.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten
• Alle producten worden goed verpakt voordat ze worden verzonden
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen
• Snellere bevalling
• Individueel getest voor verzending
Verpakking en levering:
Bedrijfsgegevens:
Wenzhou Britec Electric Co., Ltd. is een professionele SPD-fabrikant, gevestigd in Yueqing, Zhejiang, China, Britec is de gespecialiseerde fabrikant van laagspanningsoverspanningsbeschermingsapparatuur.Met de geavanceerde faciliteiten en technologieOp dit moment heeft Britec export- en importrechten, en onze producten zijn verkocht aan meer dan 50 landen in de wereld.
Certificering:
Vragen:
1Wie zijn wij?
A: Wij zijn een fabriek van SPD's, gevestigd in Yueqing, Zhejiang, China, vanaf 2003.
2Hoe kunnen we kwaliteit garanderen?
A: Altijd een pre-productie monster vóór massaproductie; Altijd definitieve inspectie vóór verzending;
3Wat kun je van ons kopen?
A: AC-overspanningsbeschermer, DC-overspanningsbeschermingsapparaat, gegevensoverspanningsbeschermingsapparaat, LED-weerlichtingsbeveiliging enzovoort.
4Waarom zou je bij ons kopen en niet bij andere leveranciers?
A: We hebben 21 jaar ervaring met bliksembescherming.
5Welke diensten kunnen we leveren?
A: Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, DDP, Expresslevering; Aanvaardbare betalingsvaluta: USD; Aanvaardbare betalingsvorm: T/T; Taal gesproken: Engels
