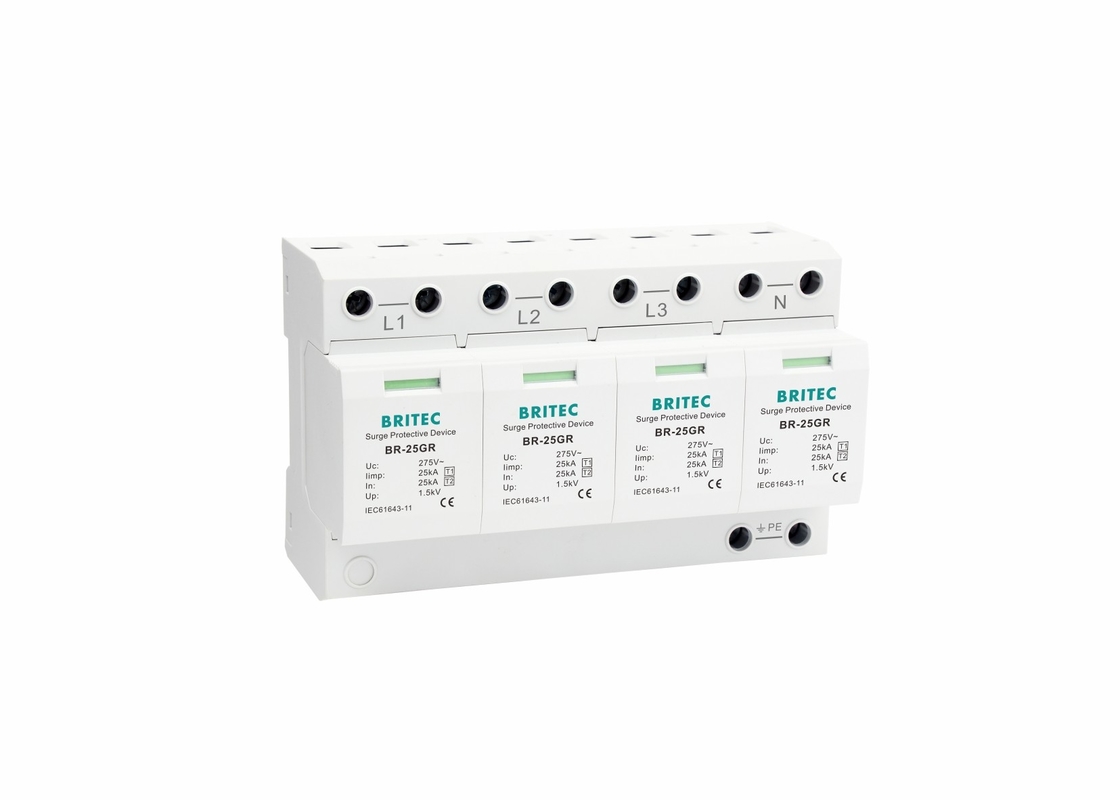

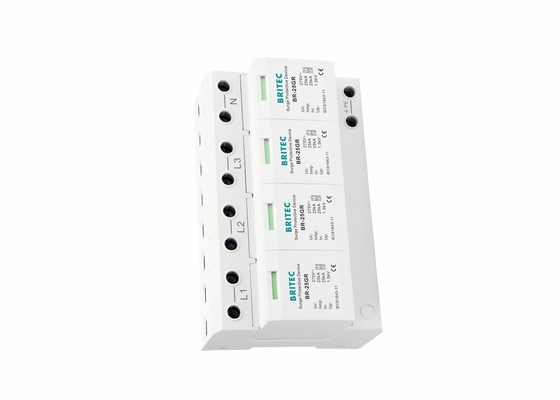

25kA 4P Type 1-overspanningsbeschermingsinrichting
BR-25GR vorm en installatie serie overspanningsbeschermer is geschikt voor AC 50Hz/60Hz, 380V en andere stroomvoorziening systemen kunnen worden gebruikt als equipotentiële verbinding voor blikseminslagen.
De apparaten zijn voorzien van indicatoren om het einde van de levensduur van het apparaat aan te geven.
Het ontwerp van de schelp is geïnstalleerd op de 35 mm elektronische rail.
Geen resetting van SPD vereist, de overtollige spanning wordt snel naar de aarde gebracht, voordat de rest van de circuits beschadigd zijn
Wanneer de storing mislukt, kan het apparaat automatisch worden losgekoppeld van het net.
25kA 4P Type 1 overspanningsbeschermingsinrichting Technologische kenmerken:
| Specificatie |
BR-25GR 275 4P |
| Naam van het artikel |
Overspanningsarrestator |
| SPD-classificatie volgens EN61643-11 |
Type 1 + type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse I + klasse II |
|
Maximale continue 0c-operatiespanning Uc
|
275 V |
| Stroom van de bliksemimpuls (10/350 μs) slap |
25kA |
| Nominale ontladingsstroom (8/20 μs) In |
25kA |
| Maximale ontladingsstroom (8/20μs) Imax |
100 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 2,3 kV |
| Volg de huidige blusvermogen ac. lfi |
3kA rms |
| Max. back-up zekering |
315A gG |
| Reactietijd tA |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40°C ∼80°C |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
Afmeting:
25kA 4P Type 1 schildbeveiligingsinrichting kenmerk:
◎ Moduleontwerp, gemakkelijke installatie, online vervanging
◎ Het apparaat voldoet aan de eisen van de normen IEC 61634-11 en EN 61643-11
◎ Lage lekstroom, snelle reactietijd en lage restspanning
◎ De SPD-behuizing kan naast elke bestaande of nieuwe consumentenunit van elk merk worden gemonteerd waar overspanningsbescherming vereist is
◎ Alarmsignaler, groen (normaal), rood (fout)
◎ Bescherming van de elektrische installatie en alle aangesloten apparatuur.
◎ Elektrode met hoge energie, gatontlading
◎ DIN-railmontage
◎ tot 100kA (8/20μs) bliksemstroomschok
◎ Type 1
◎ reactietijd minder dan 100 ns
Installatie:
• Gebruikt in het concept van de bliksembeschermingszones aan de grens van LPZ0B-LPZ1.
• Geschikt als eerste beschermingsmaatregel bij binnenkomende voedingspanelen en gebieden met een grotere blootstelling aan de atmosfeer,waar installaties gewoonlijk zijn voorzien van een extern bliksembeschermingssysteem.
• Type 1 wordt geplaatst aan de ingang van de installatie, in het hoofdverspreidingsbord voor een totale bescherming van deze installatie.
Type 1 SPD:
• Het SPD van type 1 wordt aanbevolen in het specifieke geval van gebouwen in de dienstensector en industriële gebouwen die worden beschermd door een bliksembeschermingssysteem of een gemaskerde kooi.
• Het beschermt elektrische installaties tegen rechtstreekse bliksemslagen.
• Het kan de achterstroom van de bliksem die zich verspreidt van de aardgeleider naar de netwerkgeleiders afvoeren.
• SPD-type 1 wordt gekenmerkt door een stroomgolf van 10/350 μs.
Geavanceerde overspanningsbeschermingsinrichting (SPD) voor betrouwbare energieveiligheid
Gemeenschappelijke voorbeelden van SPD-gebruik zijn de bescherming van HVAC-systemen, zonne-energie-installaties, datacenters en gevoelige elektronica, die ononderbroken werken tijdens blikseminslagen of schommelingen van het net verzekeren.
De installatie is snel en gebruiksvriendelijk. U moet het apparaat eenvoudig naast uw hoofdpaneel monteren, aan het aardingssysteem koppelen en in uw schakelaar integreren.
Terwijl concurrenten zoals JPD SPD zich richten op basis onderdrukking van de stroom, onze SPD overtreft met multi-stage bescherming, real-time status monitoring, en een zelf-diagnostiek alarmsysteem.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Over ons:
Wenzhou Britec Electric Co., Ltd. is een toonaangevende fabrikant en professionele exporteur, gespecialiseerd in lage spanning overspanningsbescherming apparaat producten.het Midden-Oosten, Zuidoost Azië en andere landen en regio's.
Certificaat:
Verzending:
Vragen:
1Wat is de beste prijs voor dit product?
A: De prijs is onderhandelbaar. Het kan veranderen volgens uw hoeveelheid of pakket. Wanneer u een onderzoek doet, laat ons dan weten de hoeveelheid die u wilt.
2Wat is uw verpakking op basis van de prijs die u aangehaald?
A: De door ons genoemde prijs is gebaseerd op de doos en exportkarton die wij normaal gebruiken.
3Kunnen we ons eigen logo op het product zetten?
A: Ja, we kunnen het logo voor u maken. Maar afhankelijk van het item, is een goede moq misschien hoog, als u een logo moet afdrukken of markeren, laat het ons dan weten zodat we de kosten voor u kunnen berekenen.
4Hoe zit het met de garantie?
A: Vijf jaar.
