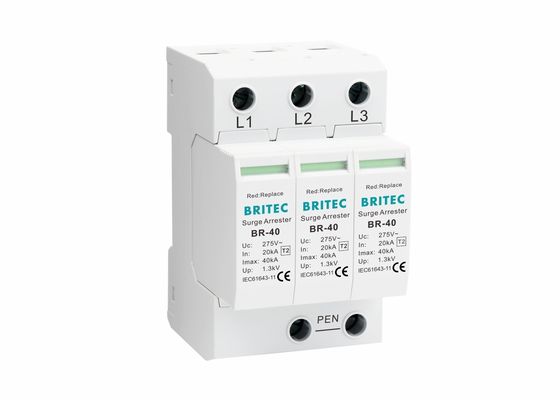

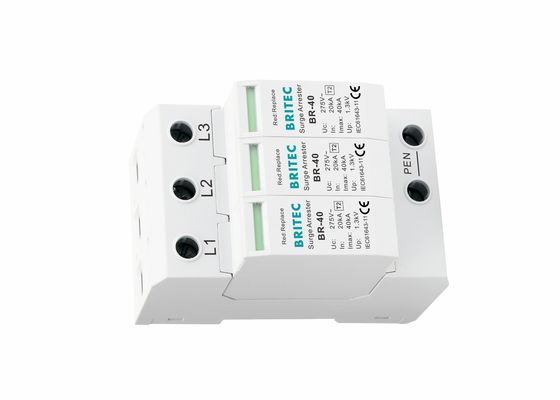

Type 2 Imax 40KA-overspanningsbeschermer Kenmerken:
• Type 2 overspanningsbescherming ac spd china overspanningsbeveiliging
• In: 20 kA
• Imax: 40 kA
• UL1449 ed.4
• Visuele indicatie van de status van de Varistor - Gezond/vervangen.
• SPD's van de BR-40-serie zijn ontworpen om elektrische en gevoelige apparatuur te beschermen tegen geïnduceerde spanning.
• Verwijderde signaalcontact van Varistor status.
• Dit overspanningsbeschermingsapparaat toont zijn vermogen om impulsstroom te weerstaan met een golfvorm van 8/20 μs en een laagspanningsbeschermingsniveau.
• Vervangbare modules.
• Deze SPD is geïnstalleerd op het subverspreidingsbord van deze installatie, zoals transformatorruimte, distributiekast en schakelkast.
• Voldoet aan EN 61643-11.
• 35 mm spoor (EN 60715).
Type 2 Imax 40KA-overspanningsbeschermer Productgegevens:
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. back-up zekering |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Technische kenmerken:
Type 2 Imax 40KA-overspanningsbeschermer Beschrijving:
• BR-40 3P wisselstroomweerstandsvoorzieningen, voor driefasige wisselstroomweerstand van het tweede niveau (C-niveau) tegen overspanning van de bliksem.
• Visuele en externe statusindicatie
• Dit apparaat wordt getest op de eisen van klasse II.
• Vervangbare module
• Toepassingssysteem: TN-C-voedselsysteem.
Installatie:
-
• De lijn overspanningsbeheersers omvat een volledig assortiment compacte beschermers voor installatie op DIN-spoor
• Het SPD hoeft na installatie niet naar behoefte te worden ingesteld.
• Het kan het elektriciteitsnet automatisch beschermen na een goede installatie
• In geval van storing, vervangt u het ongeldige onderdeel tijdig
Normen:
- IEC 61643-1:2005; EN61643-11:2007
- Behuizing FRNC-UL94 V-0
- GB18802.1-2002
- YD/T1235.2-2002
