Gelijkstroomtoepassingen Tot 600VDC 40kA gelijkstroom SPD voor fotovoltaïsche systemen PV-zonnepaneel

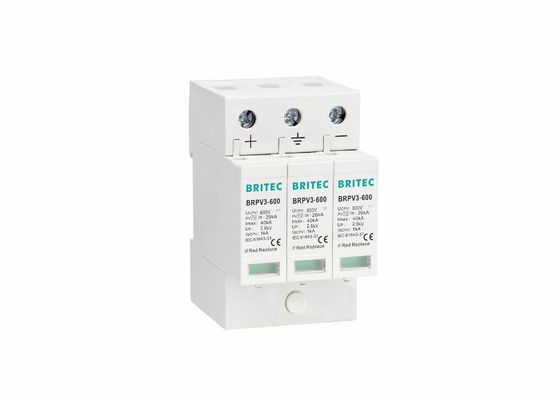

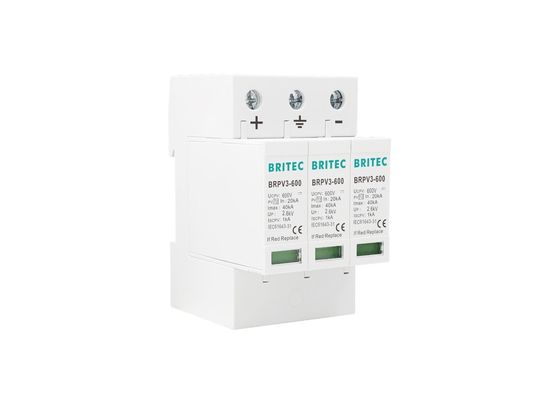

Gelijkstroomtoepassingen tot 600VDC 40kA DC SPD
• Type 2 overspanningsbeschermer voor fotovoltaïsche installaties.
• Het apparaat voldoet aan de PV-norm IEC61643-31.
• Imax - 40kA/pool (8/20 golfvorm).
• De SPD op de din-rail wordt veel gebruikt in combinatoren om zonnepanelen en omvormers te beschermen tegen spannings- en bliksemspiegels.
• UCPV - 600 V gelijkstroom.
• Volgens de verschillende gelijkstroomvoorziening kunnen verschillende overeenkomstige specificaties worden geselecteerd en kunnen deze worden toegepast op een meerkanaals gelijkstroomvoorzieningssysteem door middel van een verscheidenheid aan combinaties.
• Op naar -2.6kV.
• Wat het materiaal betreft, kiezen wij de merkcomponenten en maken gebruik van geavanceerde productietechnologie.
• Snelle klemrespons, minder dan 25ns.
• Beschermingsniveau IP20
• Geen lekken, geen werkstromen.
• Solar 2P DC SPD-overspanningsbeschermingsapparaat, beschermt tegen overspanningen van de bliksem in het zonnestelsel (fotovoltaïsche voedingssystemen).
• Hoogenergetische overspanningsbestrijdende componenten MOV.
• De shell is gemaakt van PC vlamvertragend materiaal, brandisolatie
• State-of-the-art overspanningsbeschermingstechnologie.
• Vermogen om te reageren op een storing
• Telesignalisatie-indicator voor afstandsmeldingen van storingen (facultatief).
• DIN-spoormontage, aansluitbare module, handig vervangen
Gelijkstroomtoepassingen tot 600VDC 40kA DC SPD Productgegevens:
| | BRPV3 600 |
| SPD-classificatie volgens EN61643-31 | Type 2 |
| SPD-classificatie volgens IEC61643-31 | Klasse II |
| Max. continue gelijkstroomspanning UCPV | 600 V |
| Nominale ontladingsstroom (8/20us) In | 20 kA |
| Max. ontladingsstroom (8/20us) Imax | 40 kA |
| Beschermingsniveau van de spanning [(DC+/DC-)→PE] Opwaarts | ≤ 2,6 kV |
| Reactietijd - Ja. | ≤ 25 ns |
| Werktemperatuurbereik Tu | -40 °C-80 °C |
| Operatiestaat / foutindicatie | groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) | 4 mm2 |
| Afmetingsoppervlakte (max.) | 35 mm2 |
| voor montage op | 35 mm Din rail |
| Materiaal voor de behuizing | thermoplastische UL94-V0 |
| Grade van bescherming | IP20 |
| Bestelcode | B8009 |
| Bestelcode (met afstandssignaal) | B8011 |
Technische kenmerken:
Gelijkstroomtoepassingen tot 600VDC 40kA DC SPD Installatie aantekeningen:
• De installatie mag alleen worden uitgevoerd door een elektrisch bekwame bediener.
• De plaats van de installatie wordt aanbevolen aan beide uiteinden van de stroomleiding (zonnepanelen en omvormers), vooral als de lijnverbinding extern en lang is.
• Voor een optimale prestatie moet de beschermer zo dicht mogelijk parallel aan de door hem beschermde apparatuur worden gemonteerd. (*Opmerking: indien de beschermer buiten moet worden geplaatst en blootgesteld moet worden aan de elementen,montage van een beschermingsmiddel in een geschikt weerbestendig behuizing- Ja.
• Groen tabblad, normale werkstatus, rood tabblad, storingstatus, moet snel worden vervangen.
Werkingsbeginsel van het product:
In een zonne-energiesysteem wordt de inductieve of capacitieve koppelingsspanning veroorzaakt door de bliksemschok en de schakeloperatie van het stroomopwaartse stroomvoorzieningssysteem.de hoge spanning kan de fotovoltaïsche modules en omvormers beschadigenDe fotovoltaïsche bliksemhalter is speciaal hiervoor ontwikkeld.De bliksembeschermingsmodule van de gelijkstroomtoevoer, zodra de hoge spanning de isolatie van de beschermde apparatuur in gevaar brengt, treedt de bliksemhalter onmiddellijk in werking en wordt de hoogspanningsinslagstroom naar de aarde gericht,het beperken van de amplitude van de spanning en het beschermen van de isolatie van de apparatuurWanneer de overspanning is verdwenen, wordt de arrester snel hersteld tot zijn oorspronkelijke toestand, teneinde de energieapparatuur te beschermen.
Onze diensten:
• 17 jaar wereldwijd toonaangevend vak in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Profiel van het bedrijf:
Wenzhou Britec Electric Co., Ltd. is een bedrijf dat zich al vele jaren gespecialiseerd heeft in SPD-producten.Het gebruik van het merk voor vele jaren export waarvan de ervaring stelt Britec in staat om te weten wat de klanten nodig hebben, wat eindgebruikers nodig hebben. Topkwaliteit en de beste diensten is onze eerste en grootste overtuiging. welkom om met ons samen te werken, welkom om bij ons te komen!
Workshop-show:
Certificaten:
Vragen:
1Wie zijn wij?
A: We zijn gevestigd in Yueqing, Zhejiang, China, beginnen vanaf 2003, verkopen naar Europa, Zuid-Amerika, Midden-Oosten, Zuidoost-Azië, Afrika.
2Hoe kunnen we kwaliteit garanderen?
A: Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
A: Alle soorten SPD's.
4Waarom zou je bij ons kopen en niet bij andere leveranciers?
A: Focus altijd op klantenservice!
5Welke diensten kunnen we leveren?
A: Geaccepteerde leveringsvoorwaarden: FOB, CIF, EXW
Aanvaardbare betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T, L/C, PayPal;
Taal gesproken: Engels, Chinees
