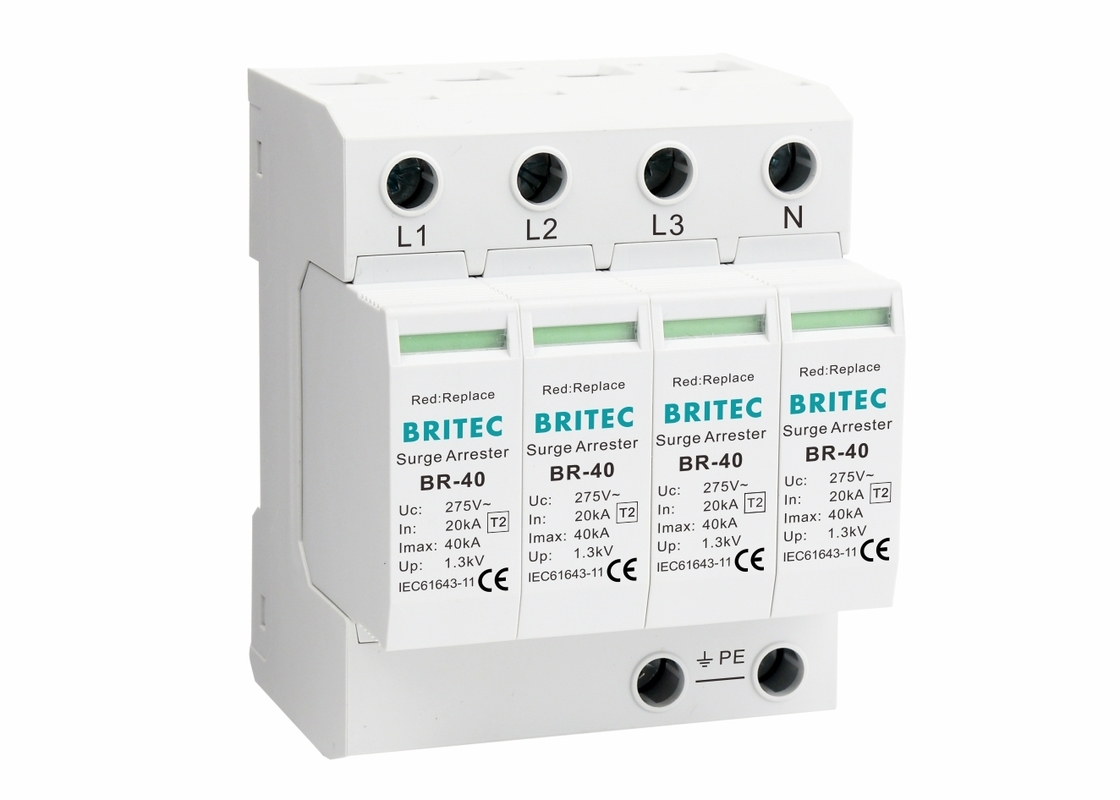

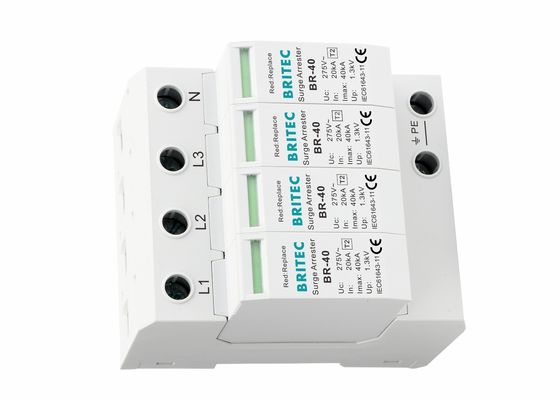

20ka-40ka Power Lightning Arrester SPD Beschrijving:
• Foutsignaal en gecentraliseerd afstandssignaalalarm
• De overspanningsbeschermingsapparatuur van de BR-40-serie (hierna SPD genoemd) is geschikt voor AC 50/60Hz, IT, TT, TN-C, TN-S, TN-C-S en andere stroomvoorzieningssystemen.
• Hoge ontladingscapaciteit en lage restspanning
• Het beschermt tegen indirecte en directe bliksemwerking of andere tijdelijke overspanning
• Bescherming tegen overtemperatuur
• SPD-ontwerp volgens GB18802.1/IEC61643-1.
• IP20, UL94 V0
• Type 2 overspanningsbeschermingsinrichting type 2 spd ac overspanningsbeschermingsinrichting
20ka-40ka Power Lightning Arrester SPD Productgegevens:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. back-up zekering |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Afmeting:
20ka-40ka Power Lightning Arrester SPD kenmerk:
- Klasse II / Type 2 3 fasen 4P overspanning beschermer.
- SPD's van de BR-40-serie moeten zo dicht mogelijk bij de gevoelige beschermingsapparatuur worden geplaatst.
- bestaande uit een basisonderdeel en 4 MOV-plug-in-beschermingsmodules.
- Deze overspanningsbescherming kan een impulsstroom weerstaan met een golfvorm van 8/20 μs en een laagspanningsbescherming.
- Voor gebruik in de bliksembeschermingszones op grens 1-2.
- Deze SPD's zijn geïnstalleerd in het afzonderlijke distributiepaneel van deze installatie.
- De kernonderdelen zijn metaaloxide-varistorcomponenten met een hoog ontladingsvermogen.
- Imax - 40kA/fase (8/20μs golfvorm)
- Lage restspanning en snelle reactie
- Betrouwbare besturing
- Met afstandsbediening voor het besturingssysteem.
- Korte reactietijd, slechts 25 seconden
- Foutindicatie via een rood teken in het inspectievenster.
20ka-40ka Power Lightning Arrester SPD Installatie aantekeningen:
1Voor een optimale prestatie moet de beschermer worden aangesloten op een speciaal voor de draden van de beschermer bestemd overstromingsapparaat.
2. moet SPD installeert strikt volgens de geleverde bedrading diagram
3Het is beter onder begeleiding van een professionele elektricien.
4Groen tabblad, normale werkstatus, rood tabblad, storingstatus, snel vervangen.
5De aardingsdraad moet zo dik en kort mogelijk zijn.
