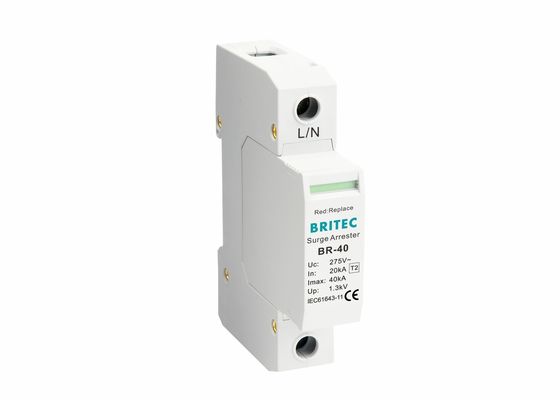

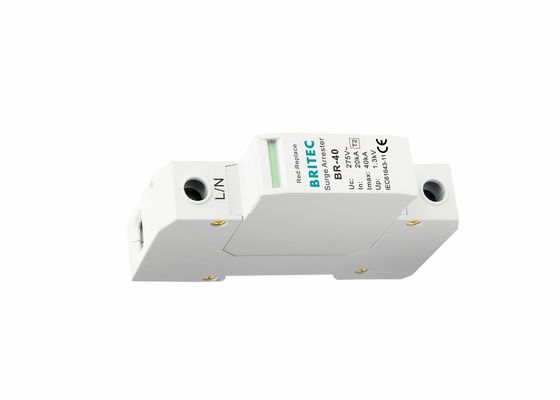

Stroombeschermingsinrichting Klasse C Bliksembeschermer Kenmerk:
• Overspanningsarrestor type 2 volgens EN 61643-11.
• DIN Rail AC-overspanningsbeschermingsapparaten zijn parallel aangesloten en gebruiken een MOV om hoogspanningsoverspanningen vast te klampen.
• This arrester is recommended for use in the Lightning Protection Zones Concept at the boundaries of LPZ 1-2 for equipotential bonding and elimination of transient overvoltage that originate during atmospheric discharges or switching processes.
• SPD 20 tot en met 40
Overspanningsbeschermingsinrichting Klasse C Blitzbeschermer Productgegevens:
| |
BR-40 150 1P |
BR-40 275 1P |
BR-40 320 1P |
BR-40 385 1P |
BR-40 440 1P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. back-up zekering |
100A |
100A |
100A |
100A |
100A |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Technische kenmerken:
Stroombeschermingsinrichting Klasse C Blitzbeschermer Beschrijving:
• De overspanningsremmers BR-40 1P voldoen aan de type 2-vereiste volgens IEC 61643-11.
• Een aansluitbare overspanningsarrestator.
• Deze apparaten beschermen laagspanningsverbruikerssystemen tegen overspanning van alle soorten en zijn verkrijgbaar in eenpool- tot vierpoolversies.
• Hoge arrestatiecapaciteit.
• Het gebruik van hoogwaardige varistoren maakt een snelle reactietijd en een laag beschermingsniveau mogelijk, zonder dat er een lijnstroom wordt gevolgd.
Installatie:
• De lijn overspanningsbeheersers omvat een volledig assortiment compacte beschermers voor installatie op DIN-spoor
• Wanneer het foutindicatievenster van groen naar rood verandert, vervang dan de patroon zo snel mogelijk.
• Na voltooiing van de installatie, controleer of de beschermingsunit is aangesloten, sluit de automatische schakelaar (sluiting) en controleer of de werking normaal is.
Wat is een overspanningsbeschermingsinrichting?
De overspanningsbeschermingsinrichting (SPD) is een elektronisch apparaat dat elektrische apparatuur, communicatienetwerken enz. beschermt tegen de effecten van overspanningen.Wanneer er plotseling een stroompiek of spanningstoename optreedt in een elektrisch circuit of een communicatielijn als gevolg van externe interferentie, kan de SPD de shunt in een zeer korte tijd uitvoeren, waardoor de schade van de stroomstroom aan andere apparatuur in het circuit wordt vermeden.
Onze kwaliteit is hetzelfde als die van Schneider SPD type 2, maar goedkoper.
SPD porselein leverancier.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten
• Alle producten worden goed verpakt voordat ze worden verzonden
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen
• Snellere bevalling
• Individueel getest voor verzending
Certificering:
Bedrijfsprofiel:
Wenzhou Britec Electric Co., Ltd, is gespecialiseerd in het maken van overspanningsbeschermingsapparaat.met een vermogen van niet meer dan 50 WOnze producten zijn populair in China en ook verkocht aan Europa en Zuidoost-Azië, het Midden-Oosten, Zuid-Amerika en andere landen met hoge waardering.Britec richt zich op het verbeteren van de technische kracht om te voldoen aan de speciale behoeften van onze klantenBritec hecht ook veel belang aan het bieden van professionele kennis en een rijke cultuur voor het personeel, met zijn voortdurende investeringen in technologie en mensen.het heeft een aantal senior technische en zeer professionele service team bezitWe besteden veel aandacht aan de kwaliteit van de productie, van de schatting van de grondstofleveranciers tot de controle van het eindproduct.het heeft een strikt kwaliteitsbewakingssysteem opgezet om hoge kwaliteit van de producten te garanderen.
Levering:
De levertijd is meestal afhankelijk van de orderhoeveelheid. Gewoonlijk 25 dagen en goederen in voorraad kunnen worden verzonden binnen 7 werkdagen na de betaling bereikt,door UPS / DHL / TNT / EMS / FedEX of op een andere manier die u liever.
Vragen:
Kan ik een monster bestellen?
A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.
Q2: Hoe zit het met de doorlooptijd?
A: Als we genoeg voorraad hebben om binnen 7 dagen te leveren, als we geen voorraad hebben, is massaproductie ongeveer 25 dagen.
Q3: Wat is uw after-sales service?
A: Wij bieden technische ondersteuning voor u, ook kan u helpen om uw klanten probleem op te lossen.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: We verzenden meestal per TNT, DHL, UPS, FedEx of EMS. Het duurt meestal 7 dagen om te arriveren.
Q5. Is het goed om mijn logo op uw product te drukken?
A: Ja. Gelieve ons formeel te informeren voor onze productie en bevestig het ontwerp eerst op basis van ons monster.
