20ka-40ka Stromoverspanning Beschermingsapparaten 320V Vierpool SPD Pluggable AC Overspanning Bescherming Plastic
20ka-40ka Stromoverspanning Beschermingsinrichtingen 320V Vierpool SPD Beschrijving:
• Intensiteit van afstandssignaalalarm. Contact.
• AC-spanningsoverspanningsbeschermingsapparaten zijn ontworpen om aan al uw overspanningsbeschermingsbehoeften te voldoen voor elke installatie met lage spanning.
• Versuim aanwijzing.
• Deze DIN-spoor gemonteerde overspanningsbeschermer is gemakkelijk te installeren in elk gestandaardiseerd distributiepaneel of besturingskast.
• Hoge ontladingscapaciteit en lage restspanning.
• Moduleontwerp, gemakkelijke installatie.
• Overtemperatuurbescherming.
• IP20, UL94 V0.
• Britec biedt een lijn overspanningsbeschermers voor de enkel- en driefasige wisselstroomnetwerken die zijn aangesloten op gevoelige apparatuur.
20ka-40ka Stroomoverspanning Beschermingsapparaten 320V Vierpool SPD Productbeschrijving:
| |
TY150 40 4P |
TY275 40 4P |
TY320 40 4P |
TY385 40 4P |
TY440 40 4P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. back-up zekering |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
Thermisch kunststof UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |

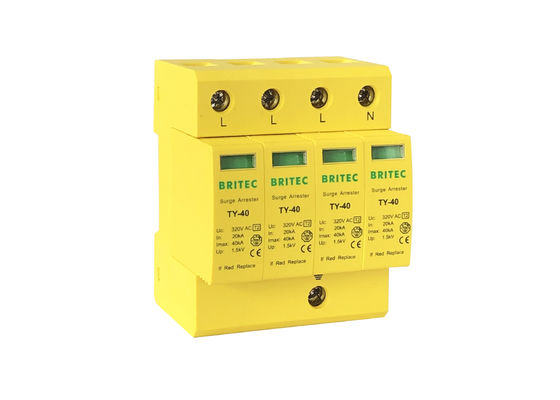

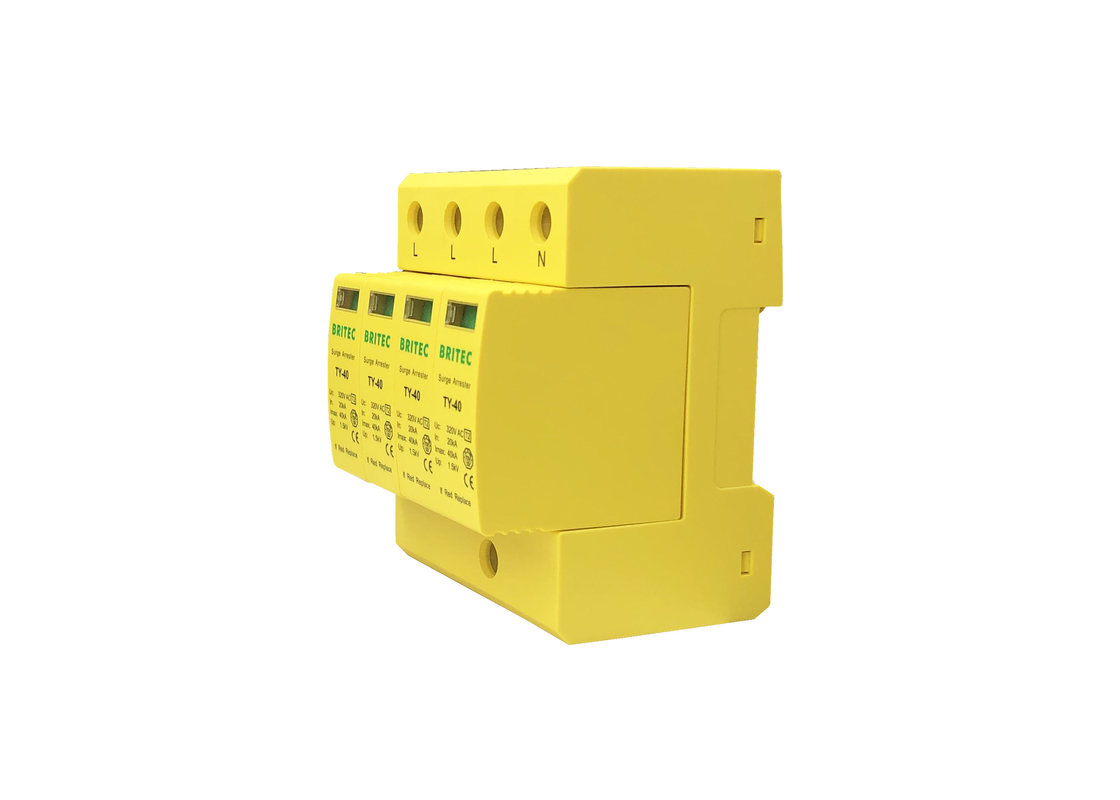

Afbeelding van product:
20ka-40ka Stroomoverspanning Beschermingsapparaten 320V Vierpool SPD Hoofdkenmerken:
• Imax - 40kA/fase (8/20μs golfvorm)
• Uc - 320V voor subdistributieboorden
• Opwaartse laag beschermingsniveau 1,5 kV/fase.
• Klasse II wisselstroomoverspanningsbeschermer ontworpen voor de bescherming van een laagspanningsstroomvoorziening tegen overspanningen aan de grenzen van de bliksembeschermingszone 1-2 en hoger.
• Korte reactietijd, slechts 25 seconden.
• Plugbaar ontwerp, 4 palen, gemakkelijk te vervangen zonder gereedschap
• Geavanceerde anti-overspanning componenten MOV.
• Voldoen aan IEC 61643-11.
• State-of-the-art overspanningsbeschermingstechnologie.
• Overspanningsarrestator is geschikt voor TN-S-systeem van AC 50/60Hz.
• Vermogen om te reageren op een storing
• Wanneer de SPD niet in de breuk voor oververhitting of overstroom, zal de fout loslaten helpen elektrische apparatuur los te maken van het stroomvoorzieningssysteem en het signaal geven
• Eenvoudige installatie, eenvoudig onderhoud
20ka-40ka Stromoverspanning Beschermingsapparaten 320V Vierpool SPD Toepasselijk toepassingsgebied:
1. laagspannings hoofdstroomverspreidingskast of distributie doos van de gebouwen
2Type 2 Overschuivingsbeveiliging biedt bescherming tegen overspanning als gevolg van schakelen en de bijwerkingen van blikseminslagen.
3. verdieping doos van gebouwen
4Deze apparaten ontladen stroom met een golfvorm van 8/20 μs en bieden een laagspanningsbeschermingsniveau van ≤ 1.5 kV (tot) voor gevoelige elektronische apparatuur die de voorschriften voor de aangegeven apparatuur van categorie II overschrijdt
5- Buitenverzorgingskast/doos.
Onze diensten:
-
• 17 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten
• Alle producten worden goed verpakt voordat ze worden verzonden
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen
• Snellere bevalling
• Individueel getest voor verzending
Installatie:
-
• De type 2-arrestatoren moeten worden geïnstalleerd in subdistributieboards na de hoofddistributieboards met type 1-arrestatoren.
• Voor een goede werking tussen type 1 en type 2 arresters moet er ten minste 10-15 m kabel of draad zijn, anders moet er een ontkoppelingsspoel tussen de twee apparaten worden geïnstalleerd.
