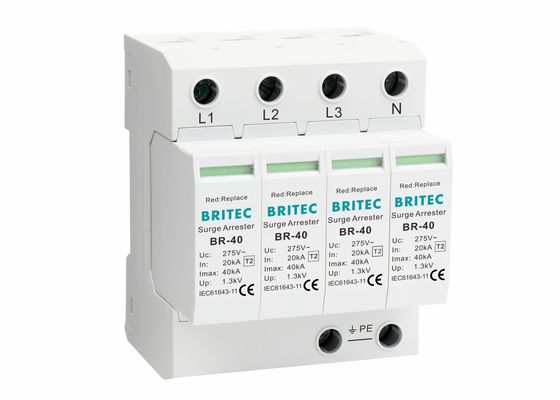

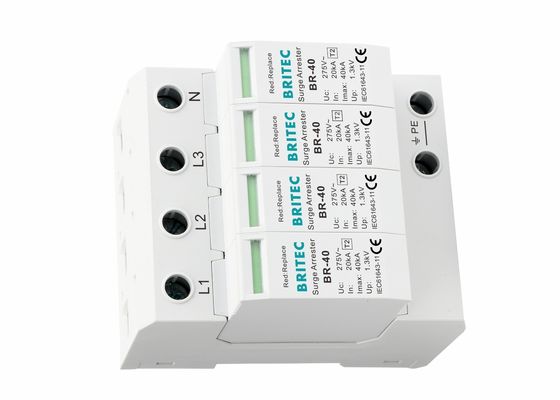

Type 2 20kA 40kA stroomoverstromingsbescherming Beschrijving:
• BR-40 4P-overspanningsbeschermingsapparaten (SPD's) zijn geschikt voor het TN-S-stroomvoorzieningssysteem van 50/60 Hz, met een nominale spanning van 440 V wisselstroom en lager.
• MOV's met een hoog energieverbruik die zijn uitgerust met een specifieke thermische ontkoppeling en bijbehorende storingsindicatoren.
• Bescherming van apparatuur tegen indirecte bliksemimpulsen en andere tijdelijke overspanningen.
• Consistente aansluitbaarheid
• met een maximale ontladingsstroom van 40 kA
• met of zonder zwevende afstandsbediening
• Het SPD is ontworpen volgens IEC-klasse II, betrouwbare prestaties en lage prijs.
Type 2 20kA 40kA stroomoverstromingsbeschermingsinrichting Productgegevens:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. back-up zekering |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Instructies voor de installatie van de SPD:
Tips: Wat is een overspanningsbeschermingsapparaat?
• De overspanningsbeschermingsinrichting (SPD) is een elektronisch apparaat dat elektrische apparatuur, communicatienetwerken enz. beschermt tegen de effecten van overspanningen.Wanneer er plotseling een stroompiek of spanningstoename optreedt in een elektrisch circuit of een communicatielijn als gevolg van externe interferentie, kan de SPD de shunt in een zeer korte tijd uitvoeren, waardoor de schade van de stroomstroom aan andere apparatuur in het circuit wordt vermeden.
• Overspanningsbeschermingsinrichtingen zijn ontworpen om de effecten van indirecte en directe bliksem of andere tijdelijke overspanningsspanningen te minimaliseren.tertiaire industriële en andere industriële toepassingenDe SPD heeft verschillende beschermingsmodussen: L-L, L-G, L-N, N-G en combinaties daarvan.
• De SPD-overspanningsbeschermer is een onmisbaar apparaat voor bliksembescherming in de elektronische apparatuur.De rol ervan is het beperken van de overspanning die de elektriciteitsleiding en de signaaltransmissielijn binnenkomt tot het spanningsbereik dat het apparaat of systeem kan weerstaan, of om een krachtige bliksemstroom in de grond te laten stromen, zodat de apparatuur of systemen tegen schokken worden beschermd.
Een Surge Protective Device (SPD) werkt door voorbijgaande overspanningen te beperken en overspanningsstromen naar de grond te leiden, waardoor schade aan elektrische apparatuur wordt voorkomen.
We kunnen producten leveren met dezelfde parameters als SPD MERSEN.
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten.
• Alle producten worden vóór verzending goed verpakt.
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen.
• snellere bevalling.
• Individueel getest voor verzending.
Onze fabriek:
Certificaat:
Verzending:
Vragen:
V1: Welke soorten SPD kunt u leveren?
A: We kunnen allerlei soorten overspanningsbeschermingsapparatuur leveren, waaronder AC-stroomoverspanningsbeschermer, PV ((zonne) overspanningsbeschermingsapparaat, dataoverspanningsarrestator, LED-weerlichtarrestator enzovoort.
Q2: Hoe kunnen wij de geschikte producten voor ons kiezen?
A: Vertel ons uw gedetailleerde eisen en wij zullen u het beste advies geven voor uw keuze.
Q3: Waarom is uw goederen erg goedkoop, kwaliteit is gegarandeerd?
A: Omdat we onze eigen fabriek hebben, is de kwaliteitscontrole erg streng, de goederen direct verkopen en groothandel in de online, dus onze kwaliteit en prijs zijn zeer concurrerend.
Q4: Ik wil verschillende items bestellen, kan groothandel samen mengen?
A: Ja, natuurlijk. En we ondersteunen ook OEM & ODM.
