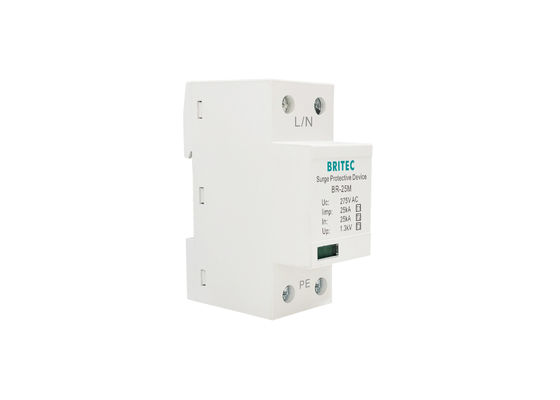

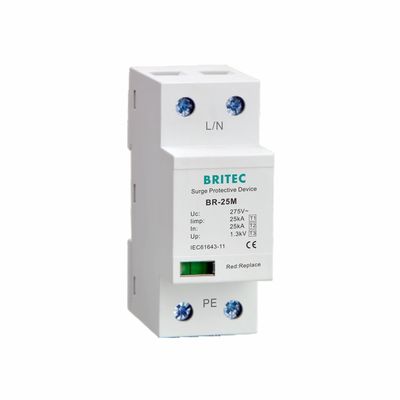

25kA overspanningsbeschermer van klasse I+II+III Gebeurtenis:
• Deelnaam: schildklep van klasse I+II+III
• Er is een thermisch afsluitpunt in de beschermingsinrichting wanneer de inrichting overstroom of overspanning heeft.de thermische afsluiting wordt automatisch losgemaakt van de overspanningsbeschermingsinrichting en het elektrisch netwerk, en het indicatievenster wordt rood van groen.
•Modelnummer: BR-25M 1P
• Volgens EN 61643-11 en IEC 61643-1
• Maximale continue werkspanning Uc: 150VAC/275VAC/320VAC
25kA Class I+II+III Overspanningsbeschermingstechnologie Kenmerk:
| |
BR-25M 1P |
| SPD-classificatie volgens EN61643-11 binnen 5M |
Type 1 + type 2 + type 3 |
| SPD-classificatie volgens IEC61643-11 binnen 5M |
Klasse I + klasse II + klasse III |
| Max. continue a.c. werkspanning Uc |
275 V |
| Bliksempulstroom (10/350us) Iimp |
25kA |
| Nominale ontladingsstroom (8/20us) In |
25kA |
| Maximale ontladingsstroom (8/20us) Imax |
100 kA |
| Gecombineerde implüs Uoc |
20 kV |
| SpanningsbeschermingsniveauOpstaan. |
≤ 1,3 kV |
| Reactietijd tA |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40°C ∼80°C |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
Afmeting:
25kA overspanningsbeschermer van klasse I+II+IIIToepassing:
• Het wordt voornamelijk gebruikt voor de klasse I bliksembescherming van AC-distributiesysteem
• geschikt als eerste beschermingsmaatregel in binnenkomende voedingspanelen en gebieden met een grotere blootstelling aan de atmosfeer,waar installaties gewoonlijk zijn voorzien van een extern bliksembeschermingssysteem.
• Gebruikt om elektrische en elektronische apparatuur te beschermen tegen geïnduceerde spanningen, werkende transiëntspanning en overspanningen.
Single Phase SPD Connection Diagram: In elektrische systemen worden stroomoverspanningsbeschermingsapparaten (SPD's) meestal geïnstalleerd in een tap-off-configuratie (in parallel) tussen de stroomgeleiders en de aarding.
SPD (Sistema de Protección contra Sobretensiones) is een uitrusting die apparaten tegen overspanningen beschermt.
Wanneer een SPD een tijdelijke overspanning (ook bekend als een spanningspiek of een stroomstorm) in een circuit detecteert,het werkt door afleiding van de stroom van het circuit naar en door de aangesloten overspanningsbeschermer, eerder als een omlooproute voor stroom.
Bedrijfsgegevens:
Britec is gevestigd in de stad Yueqing, aan de kust van de Oost-Chinese Zee. Het is een professionele fabrikant die zich bezighoudt met de ontwikkeling, productie, verkoop en service van overspanningsbeschermingsapparaten.Uitgerust met geavanceerde productielijnen en geavanceerde testapparatuur.
Fabriek:
Verzending:
Certificaat:
Vragen:
V1: Hoe zit het met MOQ?
A1: Eerste bestelling MOQ=100pcs.
V2: Hoe kan ik een monster krijgen?
A2: Wij zullen u een monster sturen. U wordt een monsterprijs plus alle bijbehorende verzendkosten in rekening gebracht. Expressleveringskosten zijn afhankelijk van de hoeveelheid van de monsters.
V3: Hoe zit het met uw ervaring?
A3: We hebben onze eigen fabriek en in-house test laboratorium, onze R & D-afdeling hebben meer dan 21 jaar ervaringen.
