Productkenmerken:
| Specificatie |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| SPD-classificatie volgens EN61643-11 |
|
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
|
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue AC-werkspanning ((L-N) |
Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Max. continue AC-werkspanning ((N-PE) |
Uc |
255 V |
255 V |
255 V |
255 V |
255 V |
| Nominale ontladingsstroom (8/20 μs) |
In |
10kA |
10kA |
10kA |
10kA |
10kA |
| Max. ontladingsstroom (8/20 μs) |
IMAX |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Spanningsbeschermingsniveau (L-N) |
Opstaan. |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA (L-N) |
Opstaan. |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Spanningsbeschermingsniveau (N-PE) |
Opstaan. |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Max. back-up zekering |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Kortcircuitsubstantie |
Iccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| Tijdelijke TOV-weerstand tegen overspanning (L-N) |
Utrecht |
180 V/5 sec. |
335 V/5 sec. |
400 V/5 sec. |
500V/5 sec. |
580 V/5 sec. |
| Tijdelijke storing van de TOV-beveiliging tegen overspanning ((L-N) |
Utrecht |
230V/120min. |
440V/120min. |
520V/120min. |
650V/120min. |
765V/120min. |
| Tijdelijke TOV-weerstand tegen overspanning ((N-PE) |
Utrecht |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
| Reactietijd (L-N) |
- Ja. |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reactietijd (N-PE) |
- Ja. |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik |
Jij. |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Inrichting van het voertuig |
|
groen/rood |
groen/rood |
groen/rood |
groen/rood |
groen/rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
|
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
|
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
|
35 mm Din rail |
| Materiaal voor de behuizing |
|
thermoplastische UL94-V0 |
| Grade van bescherming |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Bestelcode (met afstandsbediening) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |

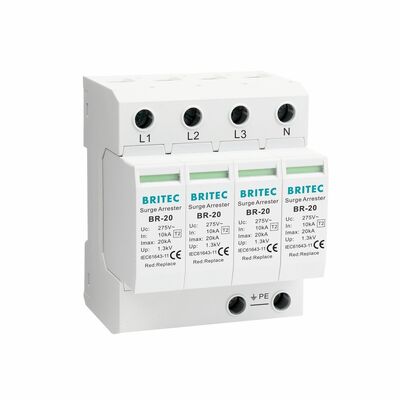

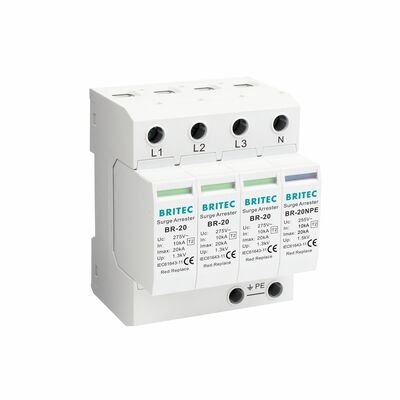

Kenmerken:
20 kA klasse C voor driefasenvoorziening.
Het gaat om compacte apparaten die zijn ontworpen om 3-fasen+neutrale netwerken aan het centrale schakelbord te beschermen.
Het product voldoet aan de normen: EN 61643-11, CEI 61643-11, UL1449 ed. 4 compliance.
De beschermingscircuits zijn gebaseerd op een hoge-energie-varistor met thermische ontkoppelingsapparatuur.
Makkelijk te bedienen.
Er is een indicator op de patronen om de storingsmodus aan te geven.
Lange levensduur.
De BR-20 is DIN-rail gemonteerd en beschikt over vervangbare modules voor de veiligste en gemakkelijkste installatie en onderhoud.
Uitstekende werking
Consistente stekvermogen ((zelfs voor N/PE-vonkgap)
Deze eenheden moeten parallel op de AC-netwerken worden geïnstalleerd om beschermd te worden en bieden bescherming tegen gemeenschappelijke en differentiële modus.
Verwijderingsinrichting voor elke afzonderlijke connector
Overspanningsbeschermingsinrichting/arrest is bedoeld voor bescherming tegen overspanningen bij het schakelen.
met of zonder zwevende afstandsbediening
Reactietijd < 25 ns.
De kleur van het zichtbare venster toont de bedrijfsstatus, groen betekent normaal, rood betekent abnormaal.
