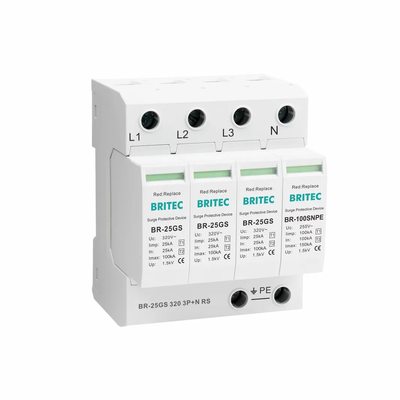

TUV BR-25GS 3P+N Type 1+2 25kA Spanningsoverspanningsafsluiting voor TT en TNS T1 Spanningsoverspanningsbeschermingsinrichting
25kA enkelfasig 3+1 type 1 class I overstromingsbeschermingsinstrument
Productkenmerken
- Aantal palen: 3P+N
- Opwaarts: 1,5 kV
- IMAX: 100 kA
- Uc: 320 V
- Stroomdistributiesysteem: SPD in TT-systeem
- Optie voor signaal op afstand
- BR-25GS 3P+N conform EN/IEC 61643-11
- Getoetst en gespecificeerd volgens zowel T1- als T2-testklassen
Wij hebben 25 jaar ervaring in het onderzoek en de ontwikkeling en de productie van het overspanningsbeschermingsveld en bieden 5 jaar garantie.
Technische specificaties
| Specificatie |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| SPD-classificatie (EN61643-11) |
Type 1 + type 2 |
Type 1 + type 2 |
Type 1 + type 2 |
| SPD-classificatie (IEC61643-11) |
Klasse I + klasse II |
Klasse I + klasse II |
Klasse I + klasse II |
| Nominale AC-werkspanning (Un) |
120V/240V ((50/60Hz) |
230 V/400 V ((50/60 Hz) |
240 V/415 V ((50/60 Hz) |
| Max. continue ac-operatiespanning (Uc L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
320V/255V ((50/60Hz) |
| Bliksempulstroom (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Nominale ontladingsstroom (8/20μs) (in L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Max. ontladingsstroom (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Spanningsbeschermingsniveau (hoog L-N/N-PE) |
≤ 1,5 kV/≤ 1,5 kV |
≤ 1,5 kV/≤ 1,5 kV |
≤ 1,5 kV/≤ 1,5 kV |
| Max. back-up zekering |
200 A gG |
200 A gG |
200 A gG |
| Reactietijd (tA) |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik (Tu) |
-40°C-85°C |
-40°C-85°C |
-40°C-85°C |
| Bestelcode |
B17058 |
B17071 |
B17096 |
Bijvoorbeeld: BR-25GS 275 3P+N RS
Belangrijkste kenmerken
- Type: T1+T2 Overspanningsbeschermer
- Reactietijd: ≤ 100 ns
- Gebrandmerkte verbindingen
- Gecomposeerd type: 3P+N
- Montage: standaardrail 35 mm
- met een vermogen van meer dan 50 W
- Volgens IEC61643-11
- Thermische ontkoppeling
- Schroefterminalverbinding
Toepassingen
Beschermt elektrische installaties tegen rechtstreekse blikseminslagen en ontslaat de achterstroom van de bliksem die zich van de aardgeleider naar de netgeleiders verspreidt.Het apparaat is ontworpen om te worden gebruikt tussen zone O en zone 1 (volgens IEC 62305-4 definitie van bliksembeschermingsgebied)Kan worden gebruikt om het driefase-energiesysteem te beschermen.
Installatierichtlijnen
- Bepalen van het afscheidingstroompad
- Markeer de draden die een extra spanningsdaling op de terminal van het apparaat produceren
- Markeer de PE-geleider van elk apparaat om onnodige inductielussen te voorkomen
- Een gelijkpotentiële verbinding wordt tot stand gebracht tussen het apparaat en het SPD

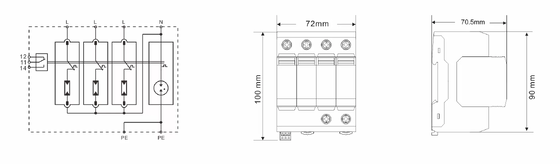

- Verbind het apparaat tijdens de installatie volgens het installatieschema, waarbij L de faselijn, N de neutrale lijn en PE de grondlijn is.
Vervaardigingscapaciteit
Britec bezit geavanceerde testapparatuur en productlijnen, perfect management, professioneel technisch personeel en goed opgeleide werknemers.Dat is waarom het technische niveau van onze producten leidende niveaus kan bereikenWe kunnen klanten ook helpen met OEM/ODM.
Bedrijfsinformatie
Wenzhou Britec Electric Co., Ltd. werd opgericht in 2003. BRITEC en TYCOTIU zijn zusterbedrijven.Britec is een professionele fabrikant van spanningsbeschermingsapparatuur (SPD) die spanningsbeschermingsapparatuur ontwerpt en produceert voor de bescherming van de energie, gegevensbescherming, PV-bescherming enz.
Britec bezit een eigen laboratorium met 100kA 10/350 bliksemimpulsgenerator, 25kA 10/350 impulsgenerator, 120kA 8/20 generator, 1.2/50 20kV combinatie generator,TOV-teststation en andere testapparatuur.
Het bedrijf draagt ISO9001, ISO45001, ISO14001 management systeem.Britec heeft een lange zakelijke relatie met Europese klanten en heeft ervaring met multinationals.
Wereldwijde aanwezigheid
Britec heeft een sterk verkoopteam, onze overspanningsbeschermingsapparaten worden verkocht aan vele landen over de hele wereld. Europa en Azië zijn onze belangrijkste markten.We willen graag samenwerken met wereldwijde klanten en u helpen succesvol te zijn in uw markt..
Certificeringen
Britec biedt een volledig assortiment SPD-producten met CE, RoHS, TUV, SEMKO, CB-certificering.
Producttoepassingen
Britec heeft een breed assortiment producten ontwikkeld dat voornamelijk betrekking heeft op eisen op het gebied van laagspanningsweerstand tegen bliksem, zoals SPD's voor energiesystemen, fotovoltaïsche systemen en gegevens, enz.Al deze producten zijn op grote schaal toegepast in het elektronische systeemDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de economische en sociale samenhang van de Gemeenschap te verbeteren.
Vaak gestelde vragen
Hoe zit het met jouw ervaring?
We hebben onze eigen fabriek en in-house test laboratorium, onze R & D-afdeling hebben meer dan 25 jaar ervaring.
Wat is jouw voordeel?
Vinnige levering: 2-3 weken. Grootschalige productie kost minder: 300.000 stuks per jaar. Kwaliteit erkend: samenwerken met transnationaal bedrijf.
Is een pakket op maat aanvaardbaar?
De binnendoos en de buitendoos zijn gemaakt volgens de internationale standaard.
Kun je OEM voor ons doen?
Natuurlijk, we accepteren OEM en ODM bestellingen, lever alsjeblieft met de brief van toestemming voor het merk.
Wat dacht je van garantie?
Vijf jaar.
Kan ik eerst 1pc monster en kleine bestelling kopen?
Uiteraard, ondersteuning voor steekproeforders, vooral voor nieuwe klanten onder bepaalde voorwaarden.
Hoe lang duurt het om een monster te maken?
Drie tot vijf dagen.
Hoe gaat het bij uw bedrijf met betrekking tot de kwaliteitscontrole?
De kwaliteit is onze prioriteit. We hechten altijd veel waarde aan kwaliteitscontrole van begin tot eind van de productie. IQC inspecteert de onderdelen,de patrouilleinspectie wordt uitgevoerd tijdens de productie en alle goederen moeten 100% worden getest voordat ze de fabriek verlaten.
