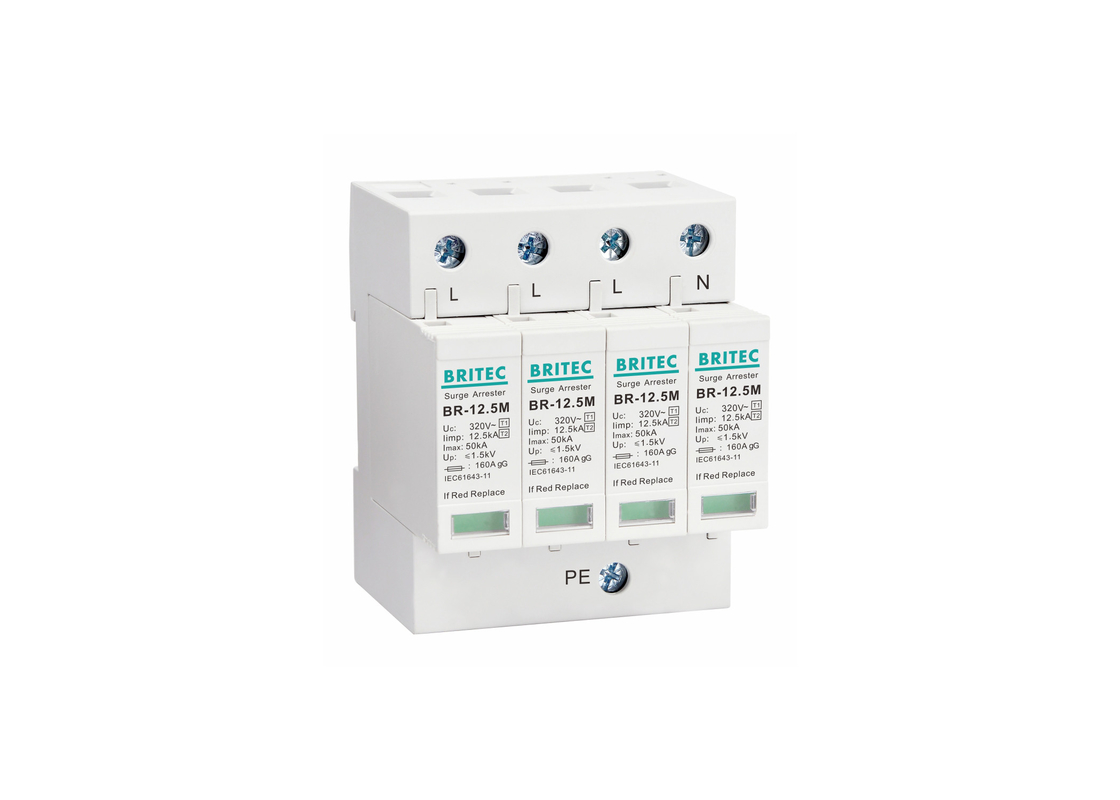

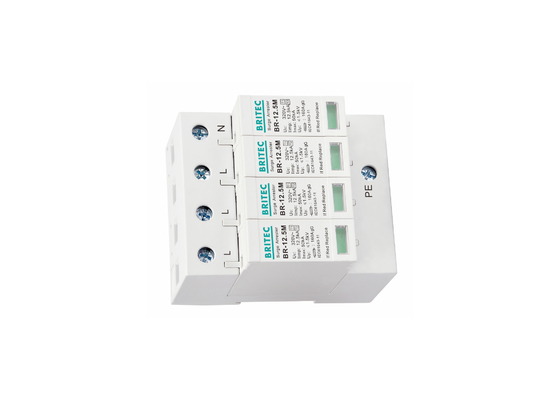

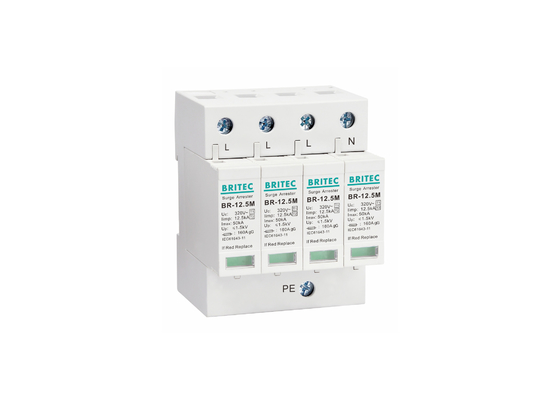

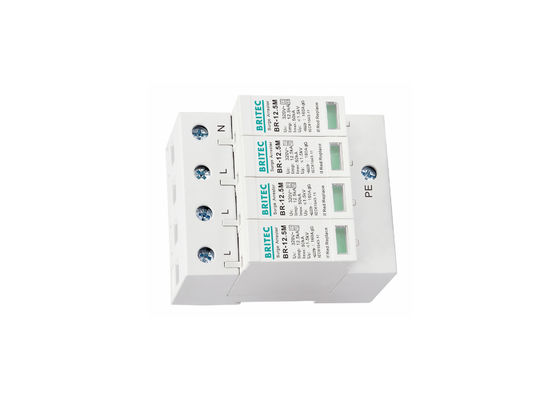

320V Driefase 4P Spanningsbeschermingsapparaat Spanningsoverspanning Beschermer
Overspanningsbeschermer Toepassingsbereik:
• BR-12.5M-reeksen worden toegepast op equipotentiële bindingen van de belangrijkste lage-spanningsdistributieboxen in het gebouw,voor het bieden van overspanningsbescherming als gevolg van de blikseminslag van klasse B+C op het voedingssysteem of de storing ervan. (optie uit de normen IEC61643-1 en GB50343).
• Een overspanningsbeschermingsinrichting (overspanningsbeschermingsinrichting, SPD) biedt bescherming tegen overspanningsstromen als gevolg van rechtstreekse of indirecte blikseminslag of een soortgelijke overspanningsspanning.SPD is van toepassing op schakelingen met een nominale spanning tot 320 V~, met een nominale frequentie van 50/60 Hz. In het geval van een overspanning of spanning veroorzaakt door een blikseminslag of een soortgelijk proces,SPD-functies leiden snel de spanning/stroom van de overspanning naar de aarde en voorkomen dus effectief dat de stroomafwaartse apparatuur van de beschermde lijn wordt vernietigd. SPD hervat zijn hoge elektriciteitsweerstand om de normale werking van het beschermde elektriciteitsnet te verzekeren zonder de aanwezigheid van de overspanning.
Productgegevens van de overspanningsbeschermer:
| |
BR-12.5M-320 4P |
| SPD-classificatie volgens EN 61643-11 |
Type 1 + type 2 |
| SPD-classificatie volgens IEC 61643-11 |
Klasse I + klasse II |
| Max. continue a.c. werkspanning Uc |
320 V |
| Bliksemimpulsstroom (10/350us) Iimp |
12.5kA |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
| Max. ontladingsstroom (8/20us) Imax |
50 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 1,5 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 1,2 kV |
| Max. back-up zekering |
160A gG |
| Reactietijd tA |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40°C ∼80°C |
| Operatiestaat / foutindicatie |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
Technische kenmerken:
Hoofdkenmerk van de overspanningsbeschermer:
1. Plug and play ontwerp, vervanging van draad, eenvoudig onderhoud;
2Bescherming van zware elektrische schakelingen tegen overbelasting.
3. ingebouwde temperatuurregeling schakelaar, hoge beveiligingsprestaties;
4Gebruikt om niet alleen bepaalde consumenten/circuits te beschermen, maar ook het hele paneel
5. In- en uitschakelvenster: groen licht in het kennisgevingsvenster geeft aan dat het normaal is; rood geeft aan dat het stuk is en onmiddellijk vervangen moet worden, wat duidelijk en gemakkelijk te onderscheiden is;
6. Het product heeft een 35 mm DIN-railmontage.
7Optioneel afstandsmonitoringsinterface voor het signaleren, realiseerbare afstandsmonitoring;
8De ontlading is meer gelijkmatig.
9. geassembleerde 1P, 2P, 3P, 4P enz. modus, toegepast op verschillende elektrische netwerken.
10. Sterke milieubeweging
11Het product, dat met behulp van een metaloxidevaristor is ontworpen om zowel de fase als de neutrale lijn te beschermen, heeft een hoge elektrische weerstand bij normale werking.
Waarom u ons kiest:
- Professionele leverancier van overspanningsbeschermingsapparatuur in China voor meer dan 21 jaar, opgericht in 2003;
- Goede reputatie van klanten.
- ISO 9001 gecertificeerd;
- producten van hoge kwaliteit met TUV, CE, CB-certificaat;
- krachtige en geavanceerde testapparatuur;
- OEM, ODM beschikbaar.
Installatie:
Installeer in het hoofdverspreidingscabinet/de doos van het laagspanningscabinet en het inkomende lijncabinet.
Over de scheepvaart:
1DHL/UPS/FedEx/TNT, van deur tot deur.
2. Door de lucht of door zee, voor FCL/LCL; luchthaven/haven ontvangst.
3. Klanten die expediteurs of onderhandelbare verzendmethoden specificeren.
4We kiezen het beste en veiligste verpakkingsmateriaal om ervoor te zorgen dat uw bestelling niet beschadigd raakt tijdens de levering.
Bedrijfsgegevens:
Wenzhou Britec Electric Co., Ltd. opgericht in 2003 en gevestigd in Yueqing, provincie Zhejiang, is een uitgebreide internationale fabrikant en handelsonderneming voor SPD-producten.De meeste van onze producten worden verkocht aan Zweden., Denemarken, Duitsland, Verenigd Koninkrijk, Frankrijk, Italië, Spanje, Frankrijk, Hongarije, Slowakije, Kroatië, Canada, Mexico, Brazilië, Argentinië, Australië, Nieuw-Zeeland, Zuid-Korea, Hongkong, Japan, Singapore,MaleisiëOns bedrijfsprincipe is om onze klanten te tevreden te stellen met eerlijke, betrouwbare en attent service.We verwachten van harte dat klanten en vrienden uit de hele wereld met ons samenwerken voor wederzijdse ontwikkeling en een meer welvarende toekomst..
Certificaat:
Vragen:
Q1: Bent u een fabriek?
A: JA, onze fabriek in Zhejiang is in 2003 opgericht.
V2: Certificaten voor de bliksemhalter?
A: TUV, CE, CB enz.
Vraag 3: Garantie voor de overspanningsbeschermer?
A: 2-5 jaar garantie is afhankelijk van de wensen van de klant.
Q4: Kan ik ons logo op de producten en verpakkingen hebben?
A: Ja, maar met een MOQ voor het ontwerp van kleurdozen.
V5: Hoe moet ik omgaan met het defecte?
A: Onze producten worden geproduceerd in een streng kwaliteitscontrolesysteem en het defecte percentage is minder dan 0,2%.
