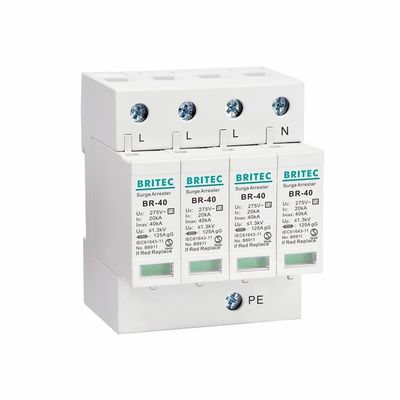

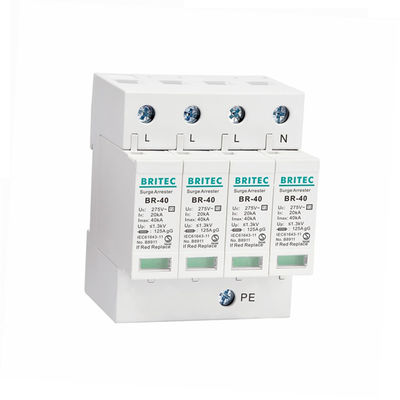

20ka-40ka 3-fase overspanningsbeschermer SPD bliksemarrestator AC 320V bliksembeschermer
20ka-40ka 3-fase overspanningsbeschermer SPD Bliksemarrer Beschrijving:
•BR-40-serie overspanningsbeschermingsinrichting (hierna SPD genoemd) zijn geschikt voor wisselstroom 50/60Hz, nominale spanning tot 440v IT, TT, TN-C, TN-S, TN-C-S en andere stroomvoorziening
• Stortingssignaal en gecentraliseerde signaalalarm op afstand.
• Het beschermt tegen indirecte en directe bliksemwerking of andere tijdelijke overspanning
• Hoge ontladingscapaciteit en lage restspanning.
• SPD-ontwerp volgens GB18802.1/IEC61643-1.
• Overtemperatuurbescherming.
• Klasse II/type 2 wisselstroomoverspanningshinderaar.
• IP20, UL94 V0
20ka-40ka 3-fase overspanningsbeschermer SPD bliksemarrester Productgegevens:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-classificatie volgens EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| SPD-classificatie volgens IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. continue a.c. werkspanning Uc |
150 V |
275 V |
320 V |
385 V |
- 440 V |
| Nominale ontladingsstroom (8/20us) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. ontladingsstroom ((8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spanningsbeschermingsniveau Opwaarts |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spanningsbeschermingsniveau 5kA tot en met |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. back-up zekering |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Operatiestaat / foutindicatie |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Afmeting:
20ka-40ka 3-fase overspanningsbeschermer SPD bliksemarrestator:
- bestaande uit een basisonderdeel en 4 MOV-plug-in-beschermingsmodules.
- Beschermt elektronica tegen schade of vernietiging door overspanningen.
- Voor gebruik in de bliksembeschermingszones op grens 1-2.
- Geleverd met vervangbare patronen.
- De kernonderdelen zijn metaaloxide-varistorcomponenten met een hoog ontladingsvermogen.
- DIN-railmontage
- Lage restspanning en snel antwoord.
- Modulaire SPD
- Betrouwbare controle.
- Speciaal ontworpen om plaats te besparen -- breedte 18 mm per paal.
- Met afstandsbediening voor het besturingssysteem.
- Hoge ontladingsstroom --- Imax 40kA per paal.
- Foutindicatie via een rood teken in het inspectievenster.
- Dubbele thermische ontkoppelingsinrichtingen, die een betrouwbaarder bescherming bieden
- Beschermingsmodus: L1, L2, L3-PE, N-PE
20ka-40ka 3-fasen overspanningsbeschermer SPD bliksemarrestor Toepasselijk toepassingsgebied:
1: SPD van de BR-40-serie wordt geschikt gebruikt in het TT-, TN-S-, TN-C-, IT-, TN-C-S- enz. stroomvoorzieningssysteem van wisselstroom 50/60 Hz.
2: wisselstroomlijn van huis, bank en telecomtoren enzovoort.
3: Geschikt voor de energiebescherming van het systeem, zoals stroomdistributiecabinet, schakelcabinet, schakelcabinet, wisselstroomverdelingsbord, enz.
4: toegepast in modulaire SPD-systemen van klasse II (klasse C) voor stroomvoorziening.
5: BR-40 SPD ter bescherming tegen directe en indirecte bliksemimpulsen en andere tijdelijke overspanningen.
6: Distributie doos met buiteninvoer in het gebouw en op elke verdieping
Onze diensten:
• 21 jaar wereldwijd toonaangevend beroep in de productie van elektrische producten
• Alle producten worden goed verpakt voordat ze worden verzonden
• Standaardverpakking, en u kunt ons ook uw eigen vereisten op de verpakking vertellen
• Snellere bevalling
• Individueel getest voor verzending
Installatie:
• De type 2-arrestatoren moeten worden geïnstalleerd in subdistributieboards na de hoofddistributieboards met type 1-arrestatoren.
• Voor een goede werking tussen type 1 en type 2 arresters moet er ten minste 10-15 m kabel of draad zijn, anders moet er een ontkoppelingsspoel tussen de twee apparaten worden geïnstalleerd.
• In gebieden waar stormen vaak voorkomen, wordt het ten zeerste aanbevolen extra beschermingssystemen te installeren.
