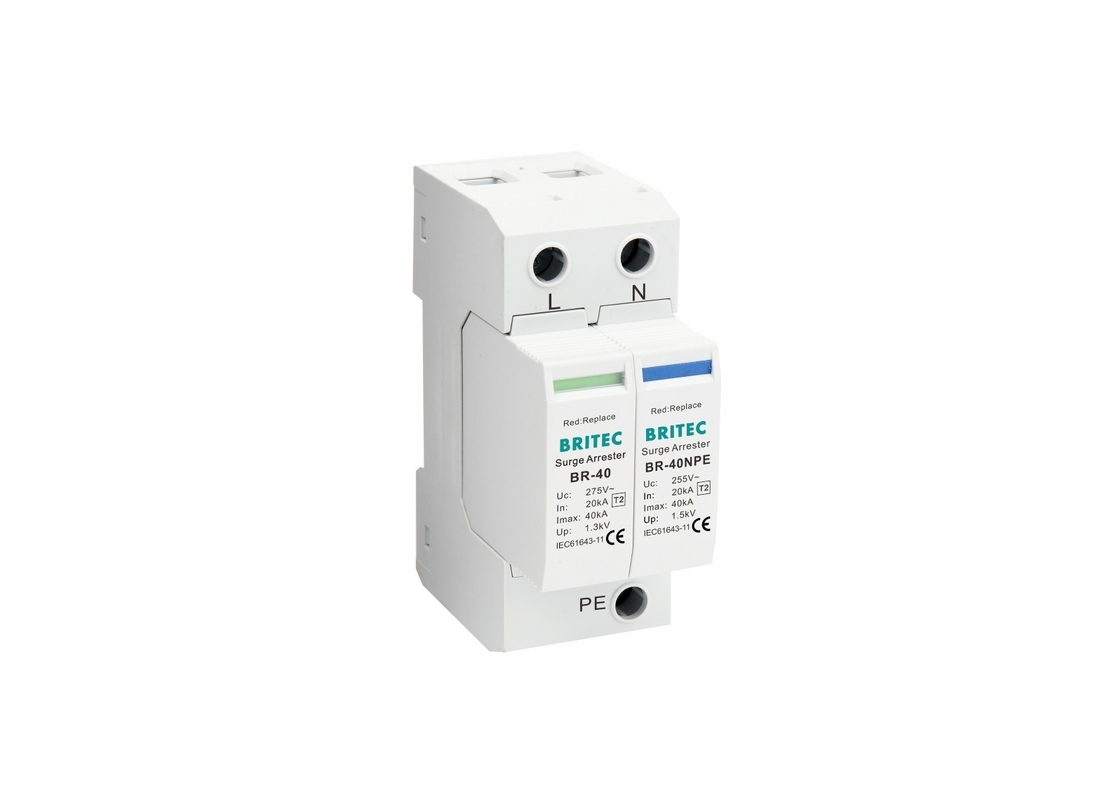

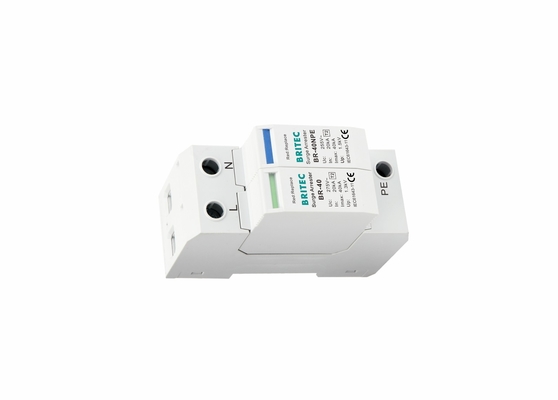

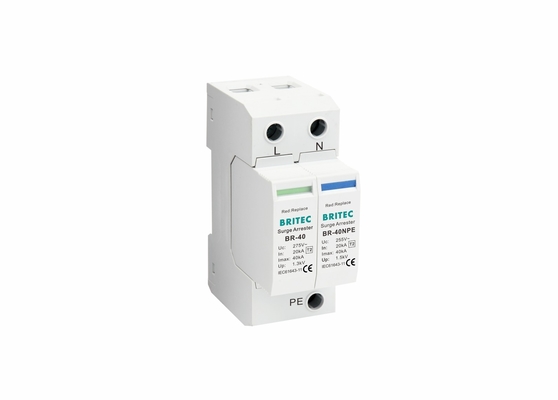

40kA AC 1P + N-PE enkelfasige overspanningsbeschermingsinrichting klasse II klasse C Thunder SPD
40kA AC 1P + N-PE enkelfasig overspanningsbeschermingsapparaat klasse II Productbeschrijving:
• BR-40 1+1 is een DIN-rail gemonteerd 230V AC SPD dat hybride MOV- en GDT-technologie biedt.
• Blikstoring met compacte constructie
• Meestal geïnstalleerd om 230 V wisselstroom eenfasige voedingsvoorziening tegen overspanning te beschermen.
• 35 mm2 DIN-spoor volgens EN 50022/DIN46277-3
• Toepassingssystemen: TT, IT en TN stroomvoorziening.
• Lage restspanning en snelle reactie.
• Beschermingsmodus: L-N, N-PE.
40kA AC 1P + N-PE enkelfasig overspanningsbeschermingsapparaat klasse II Productgegevens:
| |
BR-40 150 1P+NPE |
BR-40 275 1P+NPE |
BR-40 320 1P+NPE |
BR-40 385 1P+NPE |
BR-40 440 1P+NPE |
|
SPD-classificatie volgens EN61643-11
|
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
|
SPD-classificatie volgens IEC61643-11
|
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
|
Max. continue a.c. werkspanning Uc
|
150 V |
275 V |
320 V |
385 V |
- 440 V |
|
Max. continue ac-werkspanning[N -PE] Uc
|
255 V |
255 V |
255 V |
255 V |
255 V |
|
Nominale ontladingsstroom (8/20us) In
|
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
|
Max. ontladingsstroom ((8/20 μs) Imax
|
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
|
Spanningsbeschermingsniveau Opwaarts
|
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
|
Spanningsbeschermingsniveau 5kA tot en met
|
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
|
Voltagebeschermingsniveau [N-PE] Opwaarts
|
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
|
Volg de huidige bluscapaciteit [N-PE]a.c.Ifi
|
100 Arms |
100 Arms |
100 Arms |
100 Arms |
100 Arms |
| Max. back-up zekering |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reactietijd tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reactietijd [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Werktemperatuurbereik Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
|
Operatiestaat / foutindicatie
|
groen / rood |
groen / rood |
groen / rood |
groen / rood |
groen / rood |
| De oppervlakte van de dwarsdoorsnede (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Afmetingsoppervlakte (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| voor montage op |
35 mm Din rail |
| Materiaal voor de behuizing |
thermoplastische UL94-V0 |
| Grade van bescherming |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestelcode |
B18251 |
B18253 |
B18255 |
B18257 |
B18370 |
| Bestelcode (met afstandsbediening) |
B18252 |
B18254 |
B18256 |
B18258 |
B18371 |
Afmeting:
40kA AC 1P + N-PE enkelfasige overspanningsbeschermingsinrichting van klasse II Kenmerken:
Hybride MOV en GDT technologie.
- Dit apparaat biedt een optimale bescherming tegen de schadelijke effecten van spanningsschommelingen en is ontworpen in strikte overeenstemming met de industriële normen.
- Visuele en externe status indicatie.
- Voldoet aan EN61643-11.
- Vervangbare module.
- voor de bescherming van gebouwen met een hoog bliksemrisico en voor de bescherming en verlenging van de levensduur van elektrische apparatuur.
- Lage restspanning.
- 1 Pole & NE beschikbaar.
- Thermische ontkoppeling met boogverskil.
40kA AC 1P + N-PE enkelfasig overspanningsbeschermingsapparaat van klasse II Toepassing:
• Het is voornamelijk van toepassing op de elektronische en stroomvoorziening overspanningsbescherming en overspanningsbescherming op het gebied van telecommunicatie, spoorwegen, internet, stroomvoorziening, verkeer en huis, enz.
• Voor gebruik in binnenkomende stroomvoorzieningspanele/verbruikers.
40kA AC 1P + N-PE enkelfasige overspanningsbeschermingsinrichting van klasse II Voordeel:
1. CE,TUV,CB,ISO9001 Certificaten
2Meer dan 21 jaar ervaring in de productie
3. 90% van onze producten worden geëxporteerd naar Europa, Zuid-Amerika, Afrika en andere Aziatische landen.
4Sterke technologische capaciteit, geavanceerde productie-testapparatuur.
